Comment choisir son convertisseur de tension ?

Choisir le bon convertisseur de tension est crucial pour vos appareils électriques. Découvrez comment les convertisseurs IZYX SYSTEMS peuvent abaisser ou relever la tension pour répondre à vos besoins

Actus Solutions produits

2025 08 21

arrow_back Retour sommaire des actus

Avant de vous expliquer comment choisir un convertisseur de tension, il est important de comprendre leur utilité. Lorsque votre alimentation ne délivre pas la tension souhaitée pour un composant, vous pouvez utiliser un convertisseur de tension. Cela vous évite de devoir remplacer toute votre installation si votre alimentation est inadaptée.

Avec les convertisseurs de tension IZYX SYSTEMS vous pouvez :
- Abaisser la tension nécessaire pour un composant (exemple : 24V AC ou 24V DC vers 12V DC)
- Relever la tension nécessaire pour un composant (exemple : 12V AC ou 12V DC vers 24V DC)

Les convertisseurs de tension IZYX SYSTEMS vous permettent d'avoir une tension de sortie de 12V DC ou 24V DC.

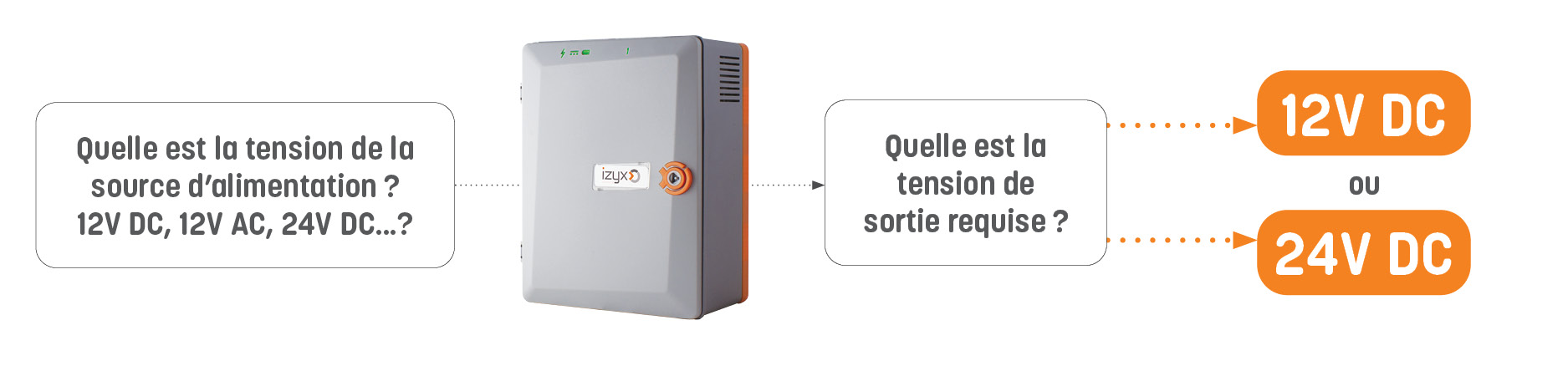

1. Déterminez les besoins de tension

Quelle est la tension de la source d'alimentation à convertir ?

Avant de choisir le convertisseur de tension, vérifiez la tension de l'alimentation.
Est-ce du 12 Volt continu ou du 12 Volt alternatif ?
Il est possible d'utiliser un Voltmètres (multimètres) pour mesurer la tension de l'alimentation.

Comment vérifier la tension de mon alimentation avec un multimètre ?

Réglez votre multimètre en mode voltmètre DC (symbole : V⎓). Si c’est une tension alternative, utilise le mode AC (V~) du multimètre.
Placez la sonde noire sur la borne négative (–)
Placez la sonde rouge sur la borne positive (+).
Lisez la tension affichée sur l’écran.

Comment connaitre la tension (V) et le courant (A) requis de mes appareils électriques ?

Après avoir vérifié la tension de l'alimentation, il faut déterminer la tension et le courant nécessaire pour vos nouveaux appareils électriques. La tension de la source d'alimentation. Le ou les produits électriques supportent ils du 12 ou 24V DC ? Les datasheets ou notices des fabricants précisent le type de tension exigé. Si vous n'avez pas l'information vous pouvez utiliser un multimètre.

Le convertisseur de tension doit être capable de fournir un courant de sortie (en Ampère) suffisant pour alimenter un seul composant ou tous les composants de votre système de contrôle d'accès. Pour cela, vous devez connaître la consommation en Ampères de chaque appareil et choisir un convertisseur qui peut supporter cette charge.

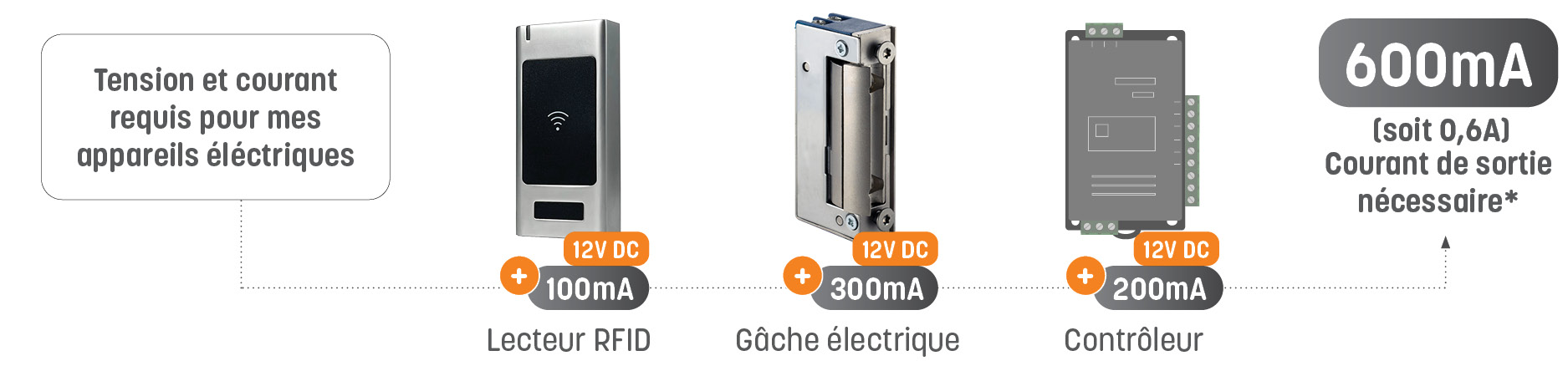

Par exemple, si vous avez un système de contrôle d'accès fonctionnant en 12V DC avec un lecteur RFID consommant 100mA, une gâche électrique de 300mA et un contrôleur qui consomme 200mA, vous devez prévoir une puissance totale d’au moins 600mA + la marge de sécurité (voir point 2).

2. Tenez compte de la marge sécurité

Les appareils peuvent avoir des pointes de courant à l’allumage ou lors de variations brusques. Une marge permet de les absorber sans surcharge. Il est toujours recommandé d'ajouter une marge de sécurité pour tenir compte des variations de la consommation, des pics de courant ou des imprévus dans le fonctionnement. Pour votre système de 600 mA, il est conseillé de choisir un convertisseur 12 V DC capable de délivrer au moins 900 mA (0,9A), ce qui garantit une marge de sécurité correcte.

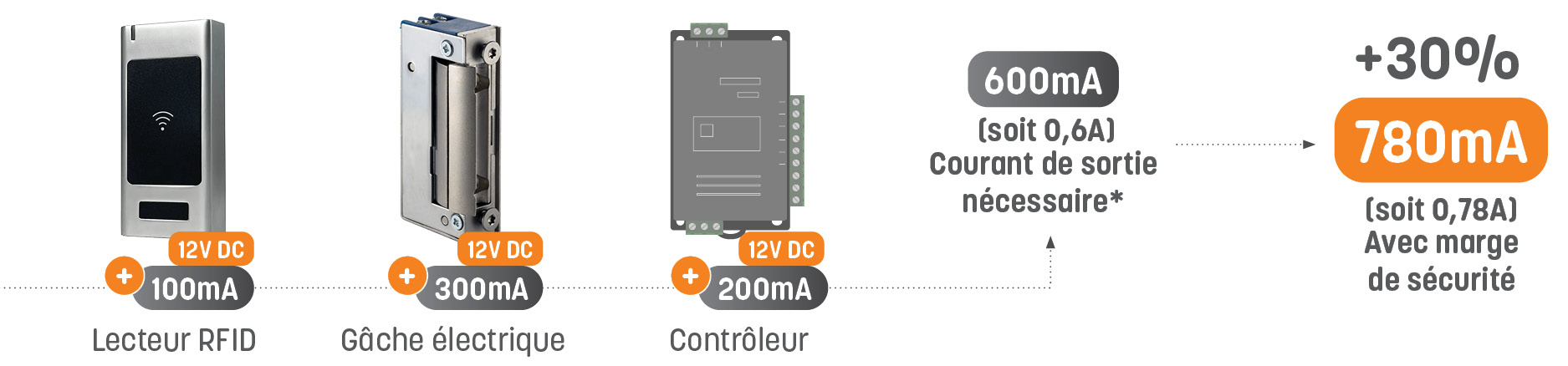

Reprenons l'exemple précédent, pour un système de contrôle d'accès fonctionnant en 12V DC avec un lecteur RFID consommant 100mA, une gâche électrique de 300mA et un contrôleur qui consomme 200mA, vous devez prévoir une puissance totale d’au moins 600mA + 30% de marge de sécurité soit 780mA (0.78A).

Calculer la Puissance Nécessaire pour Votre Convertisseur

Maintenant que vous savez comment déterminer les tensions d'entrée et de sortie ainsi que le courant (en Ampères) de vos appareils, il est essentiel de calculer la puissance totale requise. C'est cette puissance, exprimée en Watts (W), qui vous permettra de choisir un convertisseur capable de supporter la charge de vos équipements.

La formule est simple : P=U×I (P représente la Puissance en Watts (W) ; U représente la Tension en Volts (V) ; I représente le Courant en Ampères (A)).

En d'autres termes : Watts = Volts x Ampères

Reprenons notre exemple avec une marge de sécurité de 780 mA :

Si votre système de contrôle d'accès fonctionne en 12V DC et que la consommation totale avec la marge de sécurité est de 780 mA (soit 0,78 Ampères) :

Puissance = 12 Volts x 0,78 Ampères

Puissance = 9,36 Watts

Votre convertisseur de tension devra donc être capable de fournir au moins 9,36 Watts en continu pour alimenter votre système de contrôle d'accès avec une marge de sécurité adéquate.
