EH3, la ventouse électromagnétique conçue pour simplifier l’installation
Et si un seul produit pouvait vous apporter une solution complète et simplifiée ?
Dans un secteur où la rapidité d’installation et la sécurité réglementaire sont des enjeux clés, la ventouse électromagnétique EH3 répond à une double exigence : optimiser le temps de pose et assurer la fiabilité et la conformité aux normes NF S61 937-1 et NF S61 937-13 pour les issues de secours.
Cette solution s’inscrit dans la tendance actuelle de simplification des chantiers et de sécurisation des bâtiments, tout en apportant une esthétique soignée grâce à son capot architectural.
Oubliez les anciennes ventouses ! Découvrez la toute nouvelle génération de ventouse électromagnétique, EH3.
Les solutions gain de temps pour l'installateur

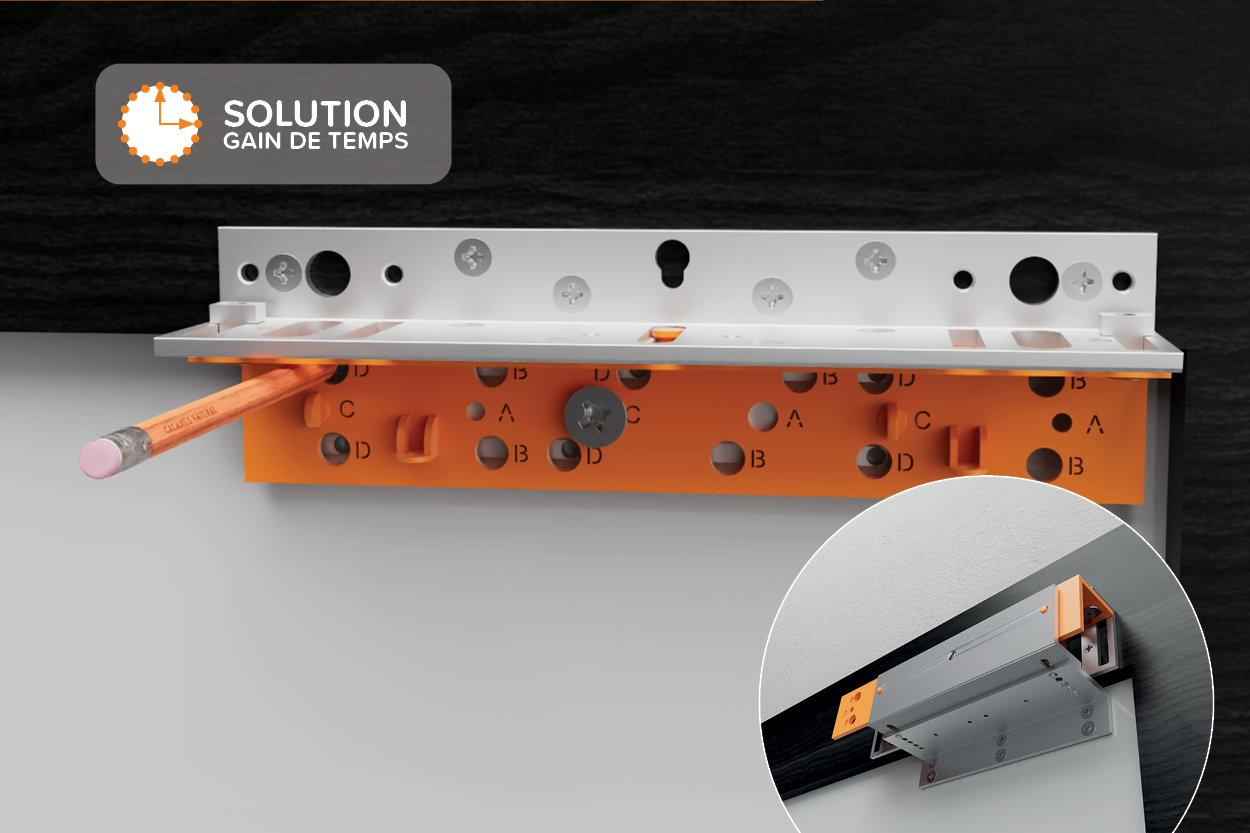

Le gabarit de pose : l’outil qui élimine l’erreur humaine
Posez le gabarit rigide EH3 à l’endroit souhaité, marquez les points de fixation… et installez. Plus besoin de multiplier les mesures ou les ajustements.
De plus le gabarit remplace la ventouse lors de la pose. Il n'est plus nécessaire de l'installer et de l'alimenter pour poser la contreplaque.
Avec le gabarit de pose rigide EH3 :
- chaque perçage respecte exactement la même spécification,
- la ventouse et ses accessoires sont parfaitement alignés,
- le montage devient reproductible, rapide et fiable.
Résultat : un processus de pose maîtrisé, avec un risque d’erreur considérablement réduit.
Cet outil incontournable permet de mettre en place un montage plus performant et de gagner un temps précieux sur chaque installation, contrairement à une ventouse classique.
Retrouvez sur cette page tous les tutoriels de pose avec le gabarit.

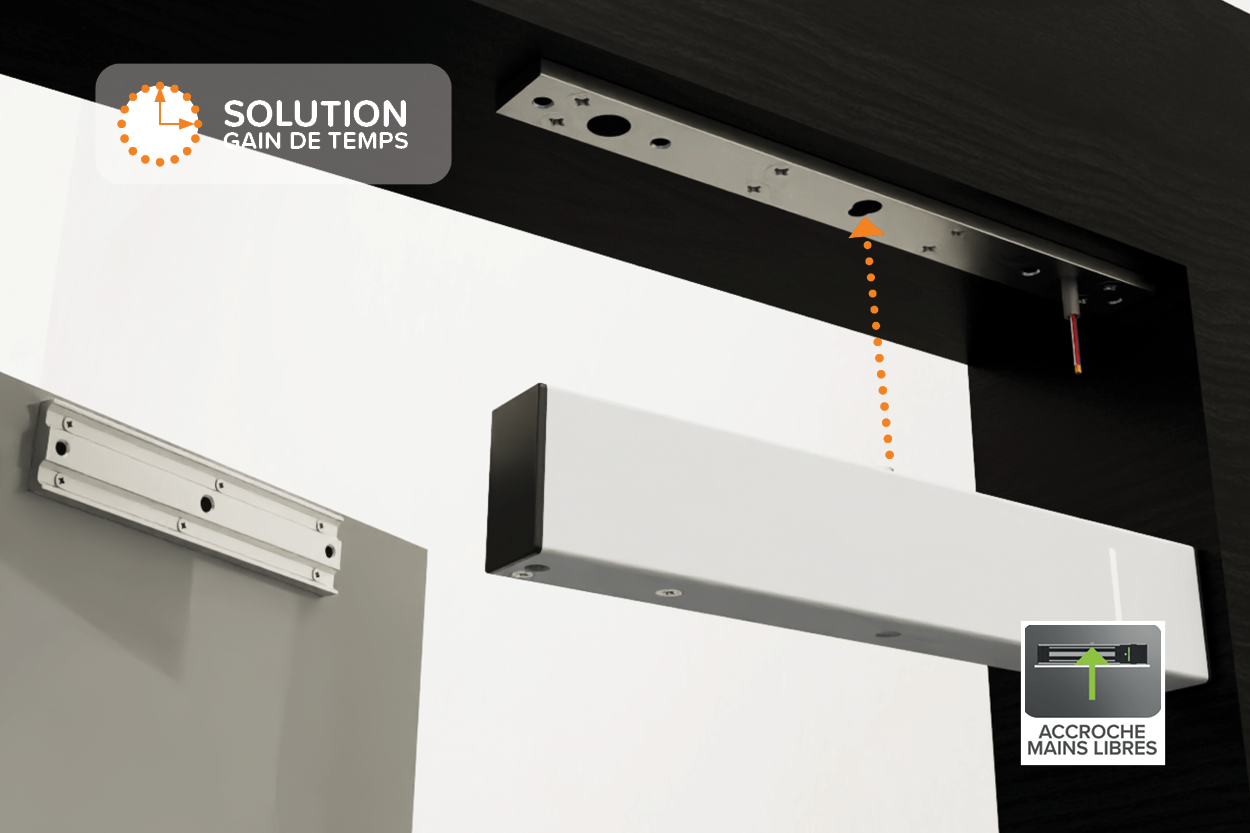

Une accroche temporaire pour maintenir la ventouse
Son principal avantage est d’apporter un maintien temporaire sécurisé, facilitant la phase de fixation.
Lorsqu’on travaille en hauteur, sur une échelle ou dans un espace étroit, il est souvent difficile de maintenir simultanément la ventouse et l’outil de vissage.
L’accroche temporaire EH3 permet de maintenir la ventouse en position sans la tenir, pendant les premières étapes de la pose.
Elle laisse ainsi la possibilité de positionner correctement la vis, ajuster l’outil ou même redescendre de l’échelle pour récupérer un outil oublié, sans que la ventouse ne bascule ou ne se désengage.
En sécurisant cette phase transitoire de l’installation, la solution améliore directement la sécurité sur le chantier, en limitant les risques de chute d’outils ou de perte d’équilibre. Un atout simple, mais essentiel, notamment lors des travaux en hauteur.

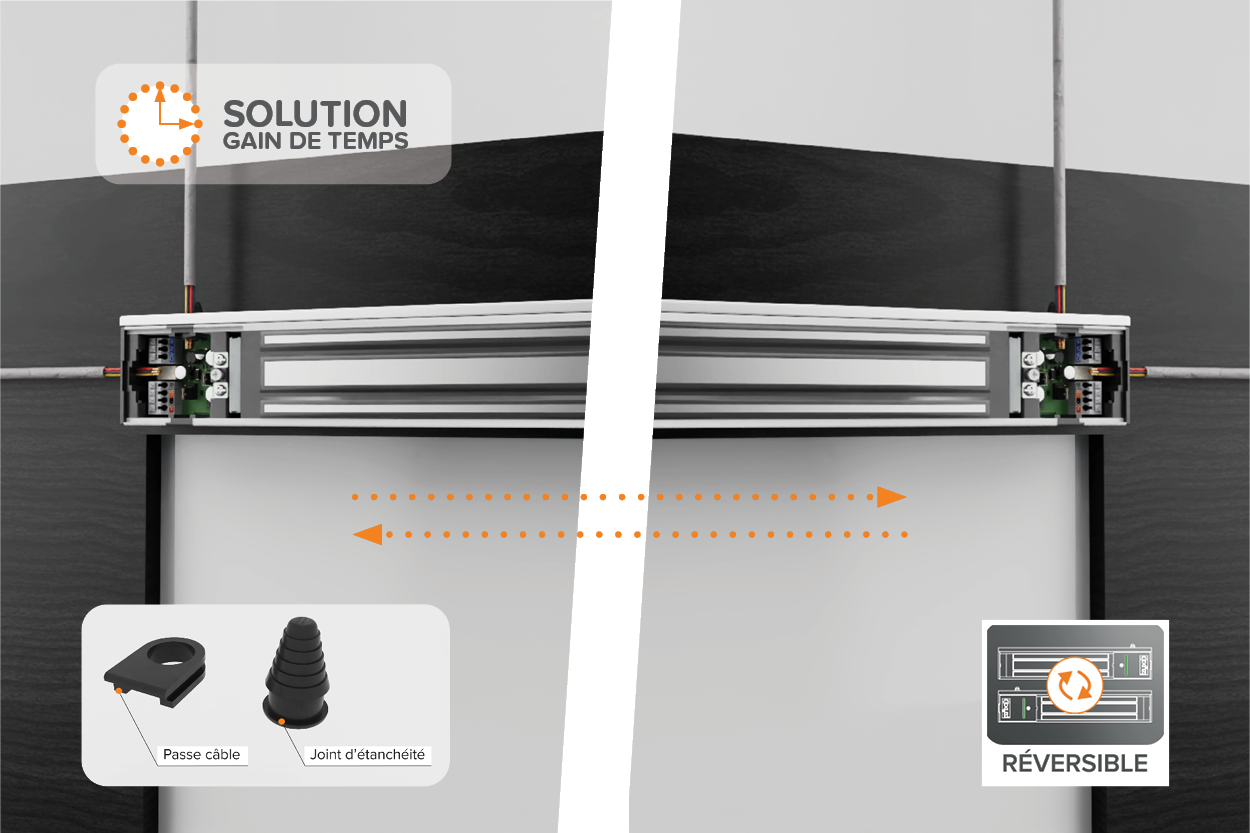

Réversible : Les sorties de câbles au bon endroit
Sur le chantier, l’arrivée des câbles n’est pas toujours située là où on l’avait prévue.
Avec une ventouse classique, une erreur de sens peut vite entraîner démontage, reprise de perçage ou perte de temps.
La ventouse EH3 est entièrement réversible. Elle permet un passage des câbles par le dessus ou latéralement, selon la configuration retenue.
Il suffit de retourner la ventouse pour adapter l’entrée de câbles à l’installation, sans contrainte ni modification.
Résultat :
- aucune hésitation au moment de la pose,
- moins d’erreurs,
- une pose simplifiée, y compris lorsque l’arrivée des câbles diffère des plans initiaux.
Vous trouverez toutes les étapes de l'installation facilitée de la ventouse sur notre page de tutoriels.

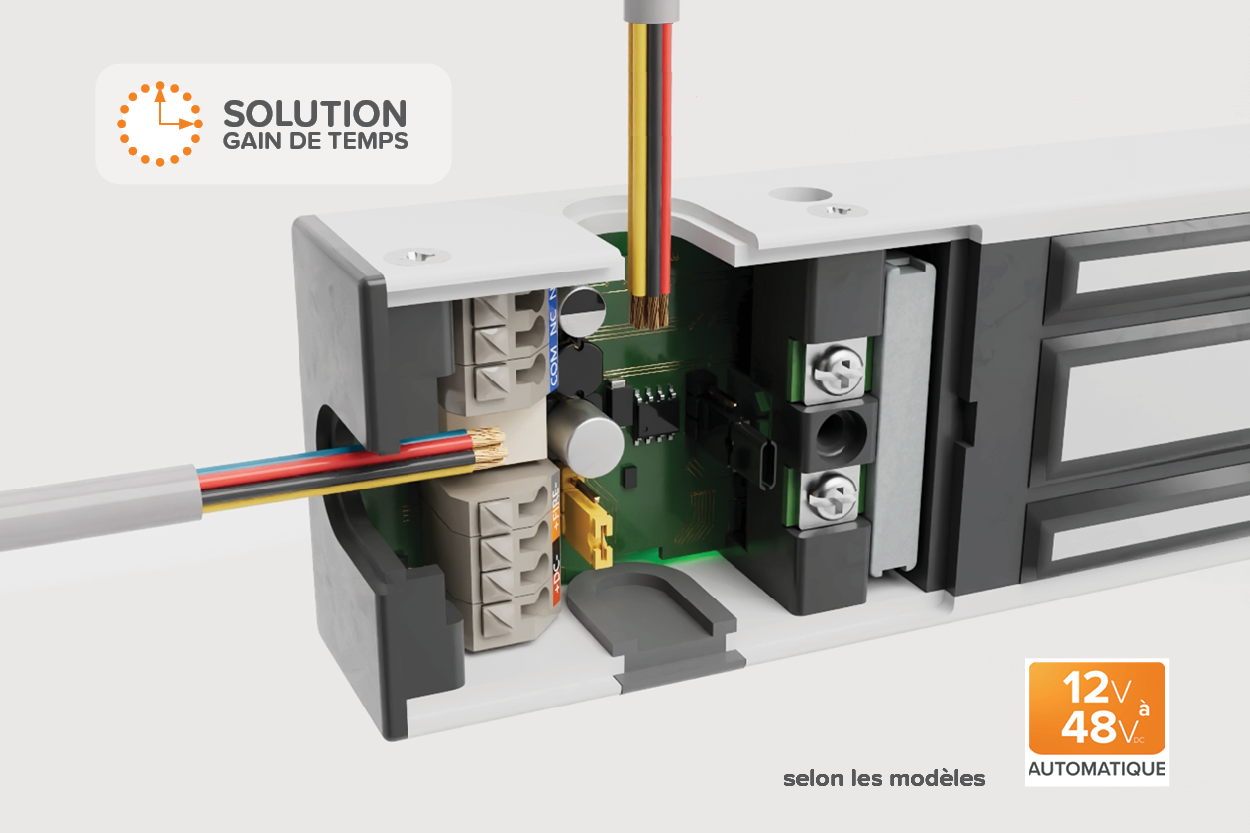

Libérez vous de toute contrainte de compatibilité.
Selon les installations, la tension d’alimentation peut varier d’un chantier à l’autre.
La gamme EH3 a été conçue pour répondre simplement à ces différentes configurations, sans complexifier la pose.
Les ventouses électromagnétiques EH3 sont disponibles :
- en 12 V / 24 V DC, avec une sélection de la tension par cavalier,
- et dans une version spécifique 12 à 48 V DC, intégrant une adaptation automatique de la tension dès la mise sous tension.
Une seule condition : disposer d’une alimentation comprise entre 12 V et 48 V DC, selon le modèle utilisé.
Astuce chantier
Avec le kit EH302F-HKX-KITC vous disposez d'une ventouse EH3 en 12 à 48V à adaptation automatique, ainsi que tous les accessoires nécessaires pour couvrir l'ensemble des configurations de pose :
- porte poussante,
- porte tirante,
- sous traverse.
Ce kit inclus également le gabarit de pose et le capot architectural, pour une installation rapide, maîtrisée et une finition parfaite.
Les solutions pour une meilleure gestion et sécurité des accès

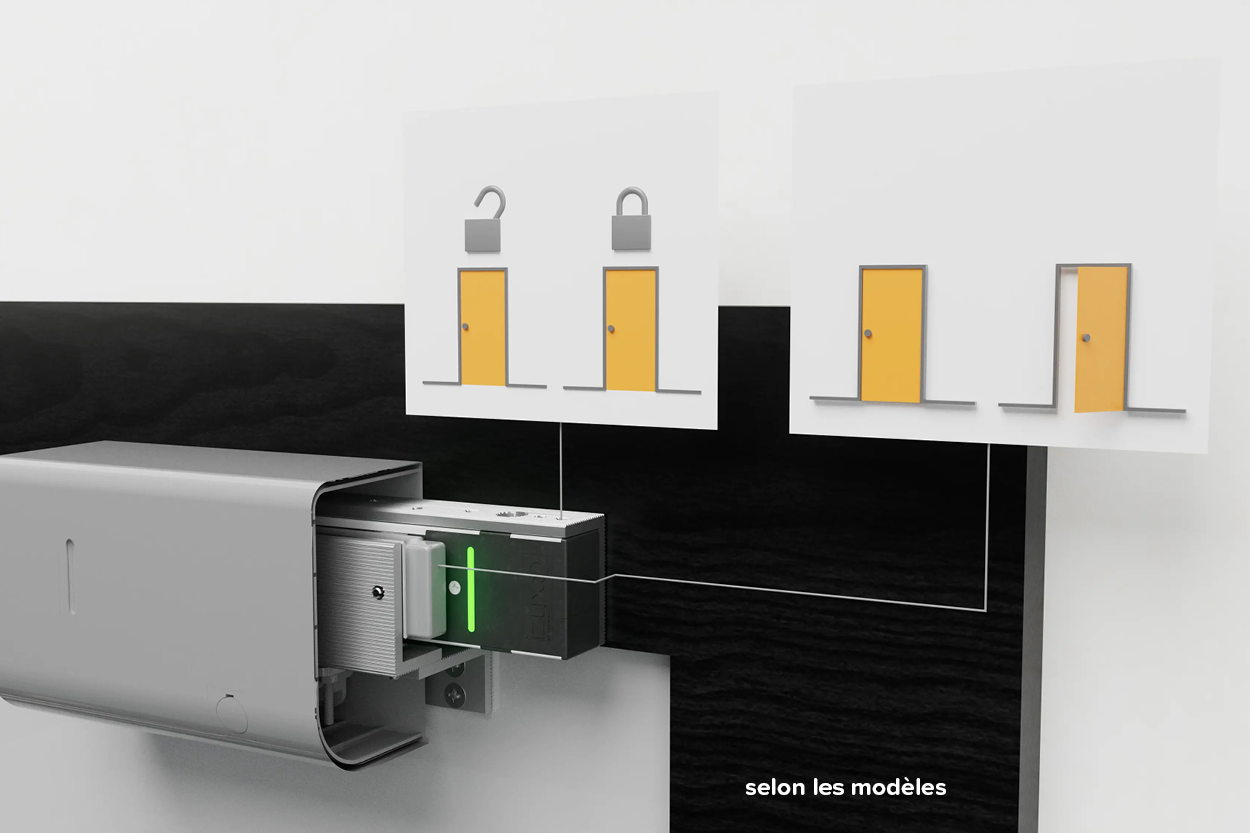

2 contacts intégrés pour une surveillance en temps réel
La ventouse électromagnétique EH3 intègre un ou deux contacts distincts suivant modèle, permettant une lecture précise et fiable de l’état réel de l’accès.
Le premier contact PV / PD renseigne sur l’état du verrouillage : verrouillé ou déverrouillé.
Le deuxième contact PO/PF informe sur la position physique de la porte : ouverte ou fermée.
Cette information peut être utilisée, par exemple, pour :
- déclencher une alarme si une porte reste ouverte trop longtemps,
- surveiller les flux de passage,
- piloter des équipements techniques (chauffage, climatisation, etc.).
Ces 2 contacts sont essentielles : une porte fermée n’est pas nécessairement verrouillée.
En combinant ces deux informations, la ventouse EH3 offre :
- une supervision plus précise,
- une meilleure fiabilité des informations remontées,
- une sécurité renforcée,
- et la réduction des fausses interprétations de l’état réel de l’accès.

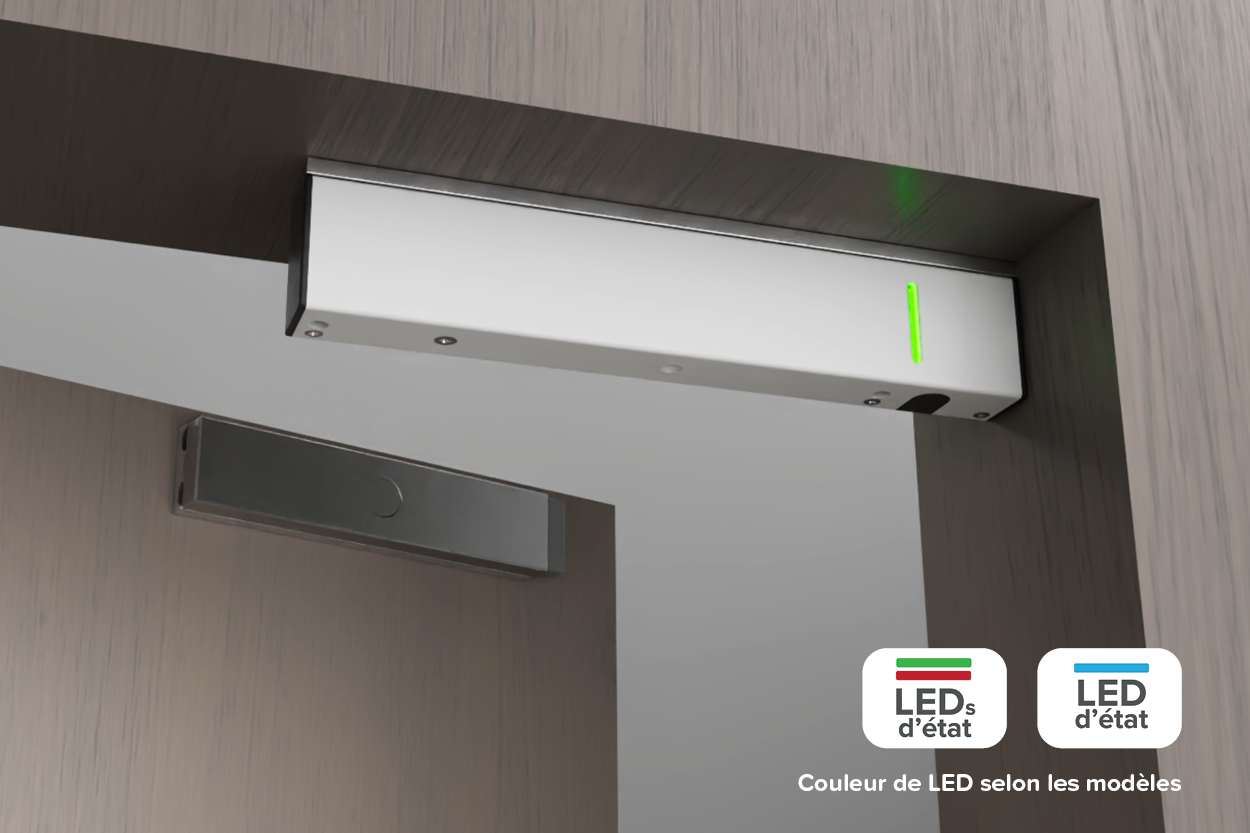

LEDs d'état en façade, un indicateur clair et immédiat
Sur le chantier comme en exploitation, il est essentiel de connaître immédiatement l’état d’un accès, sans avoir à tester mécaniquement la porte.
La ventouse électromagnétique EH3 intègre des LEDs d’état visibles des deux côtés de la ventouse. Que l’on arrive en entrée ou en sortie, l’information est immédiatement lisible :
- LED verte : porte verrouillée,
- LED rouge : porte déverrouillée.
(Le sens des couleurs est paramétrable selon vos besoins)
Cette indication visuelle simple permet :
- de vérifier instantanément le bon verrouillage de la porte,
- d’identifier rapidement une anomalie (porte mal fermée, défaut de verrouillage, coupure d’alimentation),
- de faciliter les opérations de maintenance et de contrôle.
Un indicateur clair et immédiat, apprécié aussi bien par les installateurs, les agents de maintenance que les utilisateurs, pour une sécurité mieux comprise et mieux maîtrisée au quotidien.

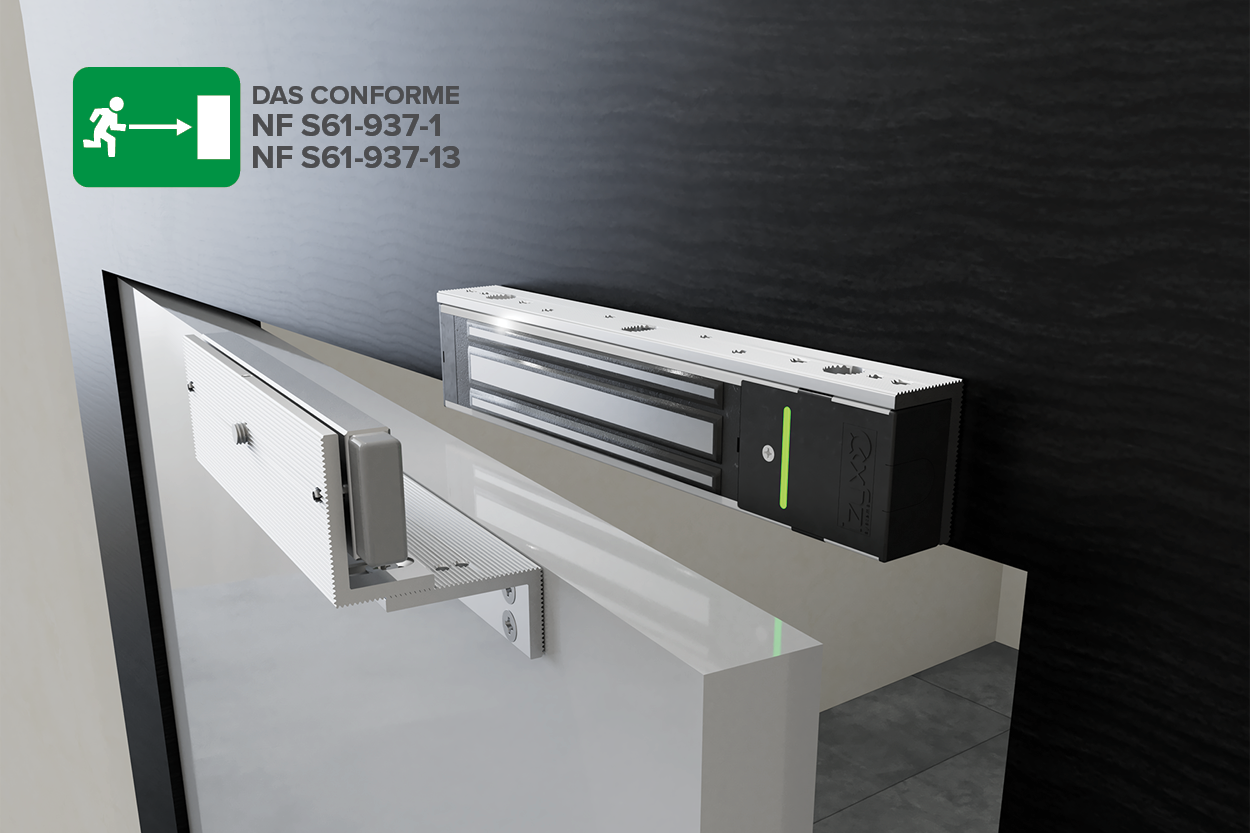

Conforme aux normes NF S61-937-1 et NF S61-937-13
La ventouse électromagnétique EH3 répond aux exigences des normes NF S 61‑937‑1 et NF S 61‑937‑13, applicables aux dispositifs de verrouillage des issues de secours.
La norme NF S 61‑937‑13 constitue aujourd’hui une obligation normative pour les dispositifs de verrouillage électromagnétique destinés aux issues de secours.
Grâce à sa conception conforme à ces exigences, la gamme EH3 permet :
- un fonctionnement sécurisé en exploitation,
- un déverrouillage automatique en lien avec le SSI,
- et une intégration facilitée dans les projets ERP, tertiaires ou industriels, en cohérence avec les pratiques actuelles du marché.

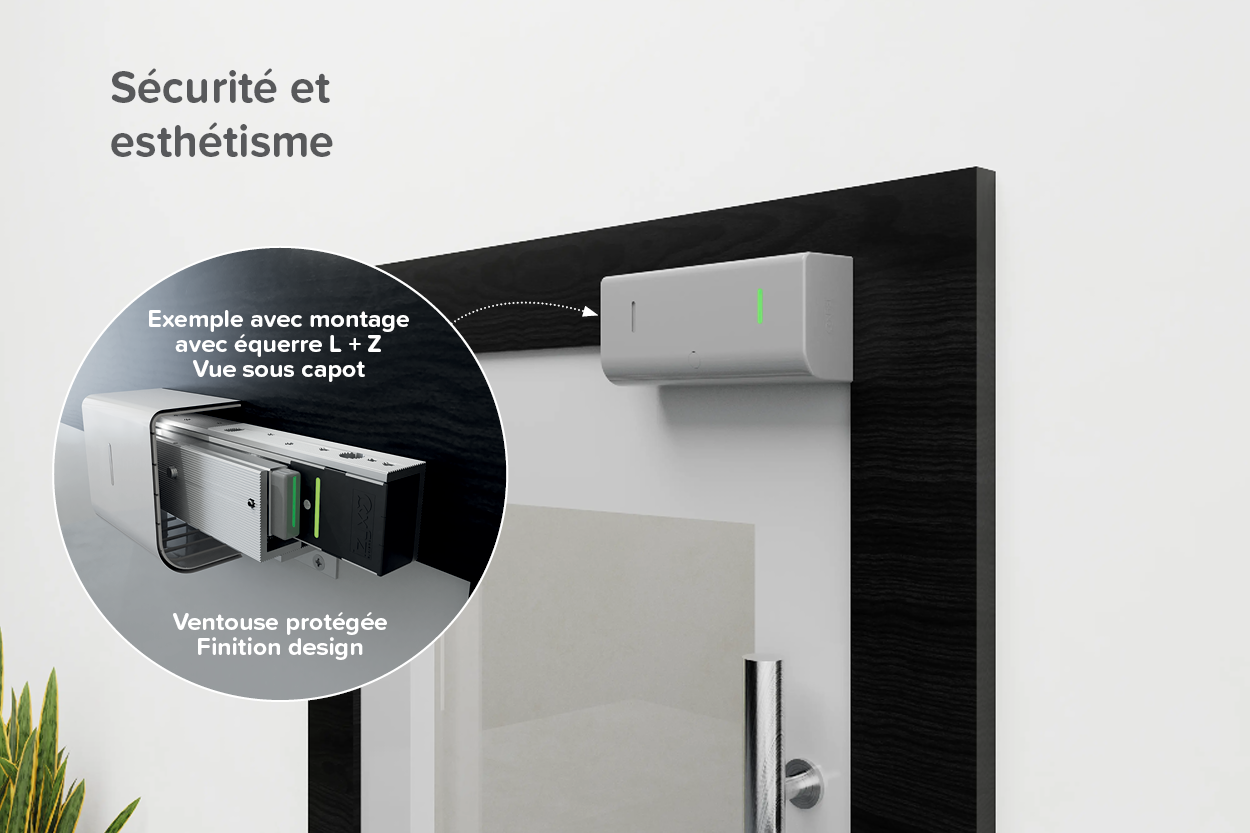

Capot architectural avec report d'état lumineux en façade
Le capot architectural EH3‑C ne se limite pas à une fonction esthétique.
Il assure une protection mécanique de la ventouse contre les chocs, le vandalisme, les arrachements et les salissures, contribuant ainsi à la durabilité de l’installation.
Le capot architectural EH3 permet également le report de l’information lumineuse en façade. L’état de la ventouse reste visible immédiatement.
Pensé pour une intégration discrète et harmonieuse, le capot EH3 est disponible en plusieurs finitions RAL afin de s’adapter aux environnements tertiaires, commerciaux ou résidentiels.
Les capots architecturaux sont proposés en option ou inclus dans le KITC (RAL 9006)

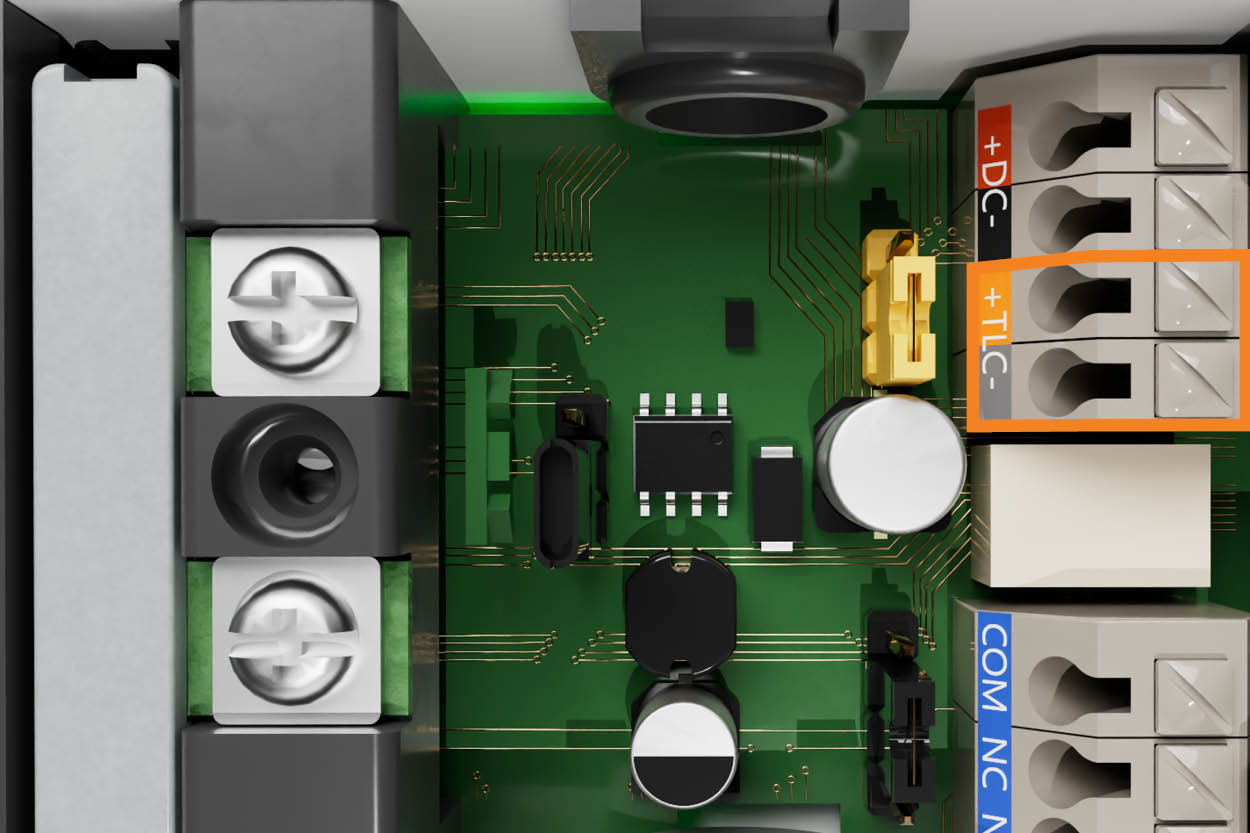

Entrée de télécommande pour pilotage conforme aux exigences Système de Sécurité Incendie
La ventouse électromagnétique EH3 intègre une entrée de télécommande dédiée au déverrouillage d’un accès, dans le cadre de l’utilisation d’un Système de Sécurité Incendie, conformément aux règles de mise en sécurité des issues.
Cette entrée va agir lors de la disparition de la tension 12 à 48 VDC délivrée par le SSI afin de mettre le DAS en position de sécurité.
Lorsqu’elle est intégrée dans un système conforme et correctement mise en œuvre, cette fonctionnalité permet un pilotage maîtrisé du verrouillage, tout en garantissant :
- le déverrouillage automatique en cas de mise en sécurité (rupture ou ordre SSI),
- la priorité aux fonctions de sécurité incendie,
- et la cohérence avec le principe de sécurité positive exigé pour les Dispositifs Actionnés de Sécurité.
Une intégration pensée pour répondre aux exigences des ERP, bâtiments tertiaires ou industriels... en lien avec les normes NF S 61‑937‑1 et NF S 61‑937‑13.
