Télécharger au format PDF file_download EH302F-HKX-KITC

Kit ventouse électromagnétique EH3 Applique 300 Kg 12-48V DC LED R/V CTC PV/PD PO/PF NFS61-937 + accessoires de pose

Sur chantier, une installation de ventouse peut vite se compliquer : accessoires oubliés, références multiples, perte de temps… 👉 Le KIT‑C Universel a été conçu pour éliminer ces contraintes. ✅ Tout est inclus ✅ Une seule référence ✅ Installation rapide et sans erreur

+ de détails
  • EFFRACTION 3000N : EFFRACTION 3000N
  • VENTOUSE 12 à 48V DC AUTOMATIQUE : VENTOUSE 12 à 48V DC AUTOMATIQUE
  • CONTACT PORTE OUVERTE / FERMEE : CONTACT PORTE OUVERTE / FERMEE
  • CONTACT PORTE VERROUILLE / DEVERROUILLEE : CONTACT PORTE VERROUILLEE / DEVERROUILLEE
  • IP 54 : IP 54
  • VENTOUSE POSE REVERSIBLE : VENTOUSE POSE REVERSIBLE
  • ISSUE DE SECOURS NF S61-937 : ISSUE DE SECOURS NF S61-937
  • NOUVEAU : Oui
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V - Ventouse en applique - izyx system
EH302F-HKX-KITC, ventouse-porte-pose-rapide Applique 300 Kg 12-48V DC NFS61-937 + kit accessoires|IZYX SYSTEMS - izyx system -1 EH302F-HKX-KITC, ventouse-porte-pose-rapide Applique 300 Kg 12-48V DC NFS61-937 + kit accessoires|IZYX SYSTEMS - izyx system -2 - izyx system -3 EH302F-HKX-KITC, comment-poser-ventouse-porte Applique 300 Kg 12-48V DC NFS61-937 + kit accessoires|IZYX SYSTEMS - izyx system -4 EH302F-HKX-KITC, comment-poser-ventouse-porte Applique 300 Kg 12-48V DC NFS61-937 + kit accessoires|IZYX SYSTEMS - izyx system -5 EH302F-HKX-KITC, comment-poser-ventouse-porte Applique 300 Kg 12-48V DC NFS61-937 + kit accessoires|IZYX SYSTEMS - izyx system -6 EH302F-HKX-KITC, montage-ventouse-electromagnetique Applique 300 Kg 12-48V DC NFS61-937 + kit accessoires|IZYX SYSTEMS - izyx system -7 EH302F-HKX-KITC-ventouse-electromagnetique Applique 300 Kg 12-48V DC LED R/V CTC PV/PD PO/PF NFS61-937 + kit accessoires-PLAN - izyx system -8

Caractéristiques techniques

  • Matière
    Aluminium / Acier
  • Montage
    Applique
  • Résistance à l’effraction
    3000 N / 300 Kg
  • Mode de fonctionnement
    À rupture de courant
  • Tension d’alimentation
    12 à 48V DC automatique
  • Consommation
    12V DC / 590 mA - 24V DC / 330 mA - 48V DC / 180 mA
  • Tension d’alimentation TLC
    12 à 48V DC automatique
  • Consommation TLC
    12 V DC / 3 mA - 24V DC / 5 mA - 48V DC / 9 mA
  • Contact Porte ouverte/porte fermée
    Oui
  • Type de contact porte ouverte/ porte fermée et pouvoir de coupure
    Contact NO max. 60V DC / 0,5A
  • Contact Porte verrouillée / déverrouillée
    Oui
  • Type de contact porte verrouillée/déverrouillée et pouvoir de coupure
    Contact CO/NO/NF max. 60V DC / 2A
  • Raccordement
    Bornes à raccordement rapide - Section de fil max. 1,5 mm2
  • Protections électroniques intégrées contre
    Inversion de polarité / Effet de self
  • signal lumineux à LEDs
    Rouge / Vert ou Vert / Rouge (Paramétrable) Verrouillé / Déverrouillé
  • Température de fonctionnement
    -15 à +55° C
  • Directives et normes
    2014/30/UE - 2014/35/UE - 2011/65/UE
  • Indice de protection IP
    IP 54
  • Indice de protection IK
    IK 10

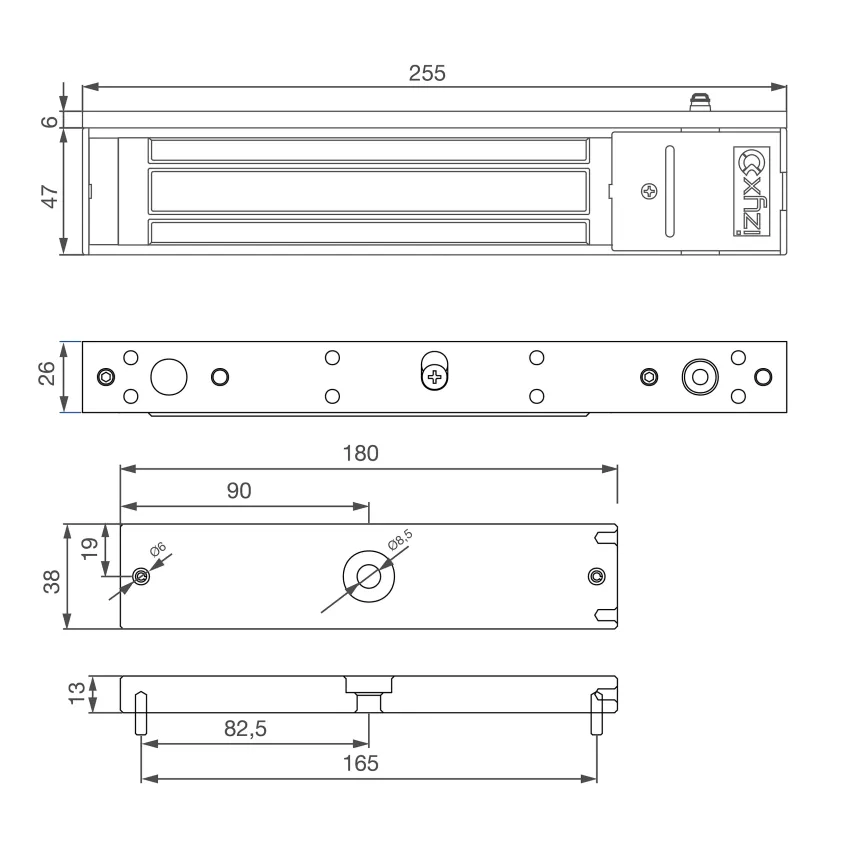

  • Dimensions (L x l x h)
    Ventouse ; 255 x 47 x 26 mm / Contreplaque ; 180 x 38 x 13 mm et accessoires
  • Poids brut / Poids net
    3,7 Kg / 3,2 Kg
  • Conditionnement
    1
  • Code douane
    8301409000
  • Code DEEE
    P09.10
  • Code EAN
    3760351735224

Kit ventouse électromagnétique EH3 Applique 300 Kg 12-48V DC LED R/V CTC PV/PD PO/PF NFS61-937 + accessoires de pose : Description

Sur chantier, la multiplication des accessoires et des références est une source fréquente de perte de temps.

Le KIT‑C Universel supprime cette contrainte en regroupant tous les éléments nécessaires à une installation complète.

👉 Résultat :

  • moins d’erreurs de sélection
  • moins d’allers-retours
  • une pose plus rapide et maîtrisée

Contrairement à une approche classique nécessitant l’assemblage de plusieurs références, le KIT‑C Universel permet :

  • Une standardisation des installations
  • Une simplification de la gestion de stock
  • Une compatibilité multi-configurations de portes

👉 Une solution pensée pour les installateurs… mais aussi pour les distributeurs souhaitant proposer une offre simple et efficace.

FACILITÉ DE POSE ET GAIN DE TEMPS :
  • Bornes à raccordement rapide → câblage simplifié
  • Système d’accroche temporaire solution mains libres → pose mains libres
  • Réversible DIN Gauche / DIN Droite → adaptable sans modification
  • Arrivée de câble verticale ou latérale → meilleure flexibilité sur chantier
  • Gabarit de pose rigide en option → installation précise et rapide

👉 Résultat : moins de manipulation, moins d’erreur, plus de rapidité

LES + QUI SIMPLIFIENT LES USAGES :
  • Multi-tensions 12 à 48 V DC → compatible multi-installations
  • LEDs de signalisation lumineuses avant / arrière → contrôle visuel immédiat
  • Double contact de signalisation PO / PF et PV / PD → retour d’état complet
  • Indice de protection IP54 → adapté aux environnements exigeants

👉 Résultat : produit fiable, lisible et facile à exploiter

En savoir plus sur Izyx Systems, fabricant innovant de solutions de contrôle d’accès et de verrouillage électrique

Izyx Systems est le spécialiste du contrôle d’accès et du verrouillage électrique et électromagnétique depuis 2009. Forts de notre expertise, nous proposons une offre complète de solutions sur mesure pour assurer la sécurité des portes et des accès, répondant aux besoins de tout type de structure, qu’il s’agisse d’installations industrielles, de bâtiments publics, de bureaux ou d'habitats collectifs. Alimentations électriques, gâches, déclencheurs manuels ou encore ventouses électromagnétiques : notre gamme de 15 familles de produits couvre l’ensemble des aspects liés au contrôle des accès et à la sécurité électronique. Notre approche globale nous permet de proposer des systèmes de verrouillage de portes fiables et innovants, conçus et développés par notre équipe. En veille permanente sur les avancées technologiques, nous intégrons en effet les dernières innovations et respectons les évolutions normatives pour vous garantir des solutions de verrouillage électrique de haute qualité, faciles à installer et à utiliser.

Vidéos

FAQ

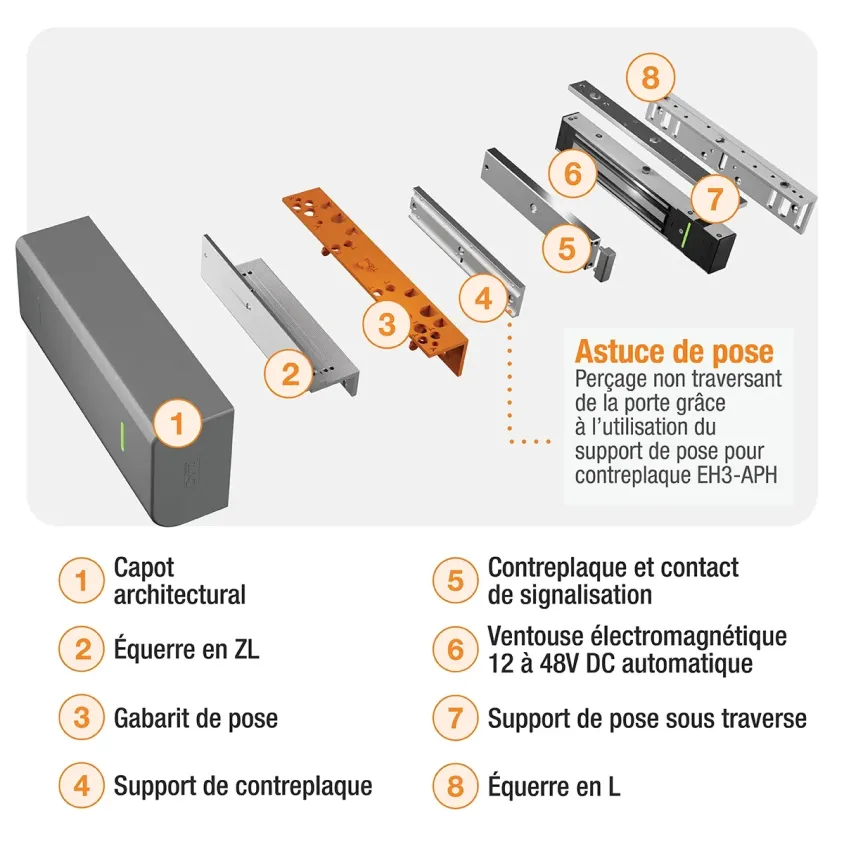

Oui. Le KIT‑C Universel intègre la ventouse EH3 ainsi que tous les accessoires nécessaires à son installation (équerres, capot, gabarit de pose, etc.).

👉 Vous évitez ainsi les oublis et les commandes complémentaires.

Grâce au gabarit de pose et à la conception de la ventouse EH3, vous réduisez significativement le temps de pose. (entre 10mn et 45mn  suivant la complexité de l'installation)

👉 Moins d’ajustements, moins d’erreurs, installation plus rapide et reproductible.

👉 Le gain peut varier selon la configuration (type de porte, accessibilité, etc.), mais il est constaté sur tous types de chantiers.

Oui. La ventouse fonctionne en multi‑tensions 12 à 48 V DC, ce qui permet une compatibilité avec la majorité des systèmes de contrôle d’accès.

Le KIT‑C Universel est conçu pour s’adapter à la majorité des configurations :

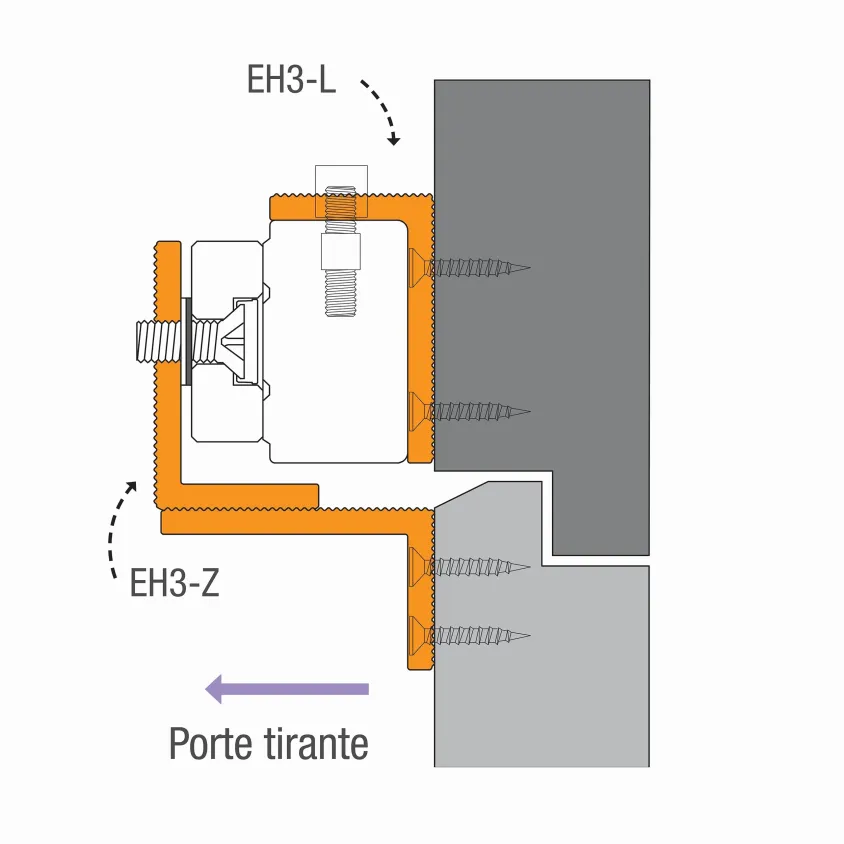

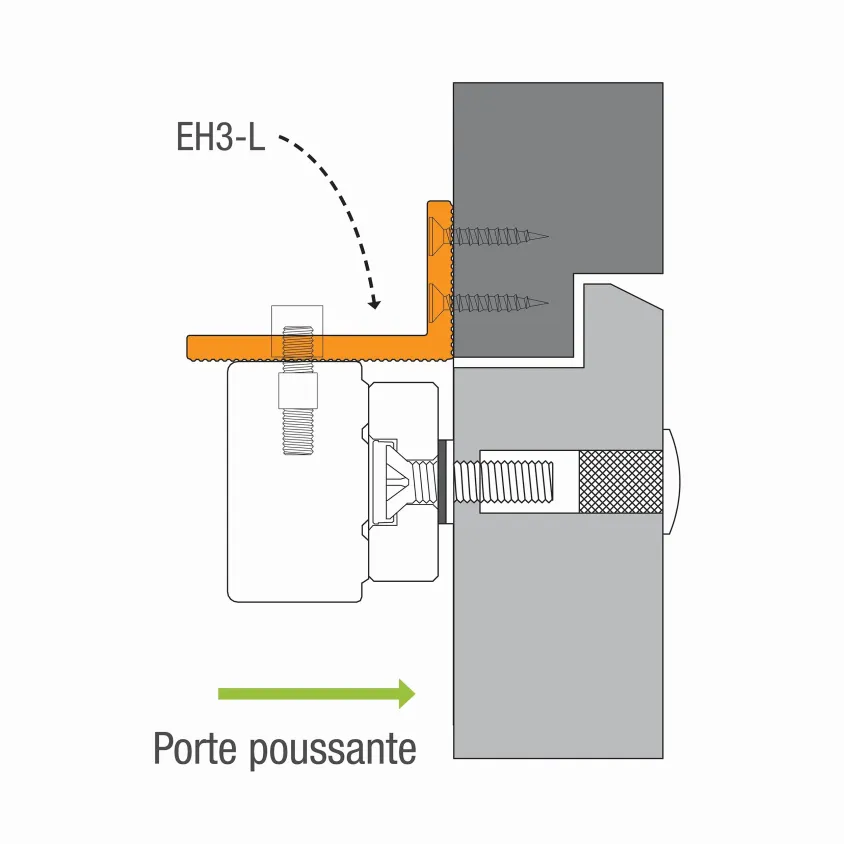

porte poussante ou tirante

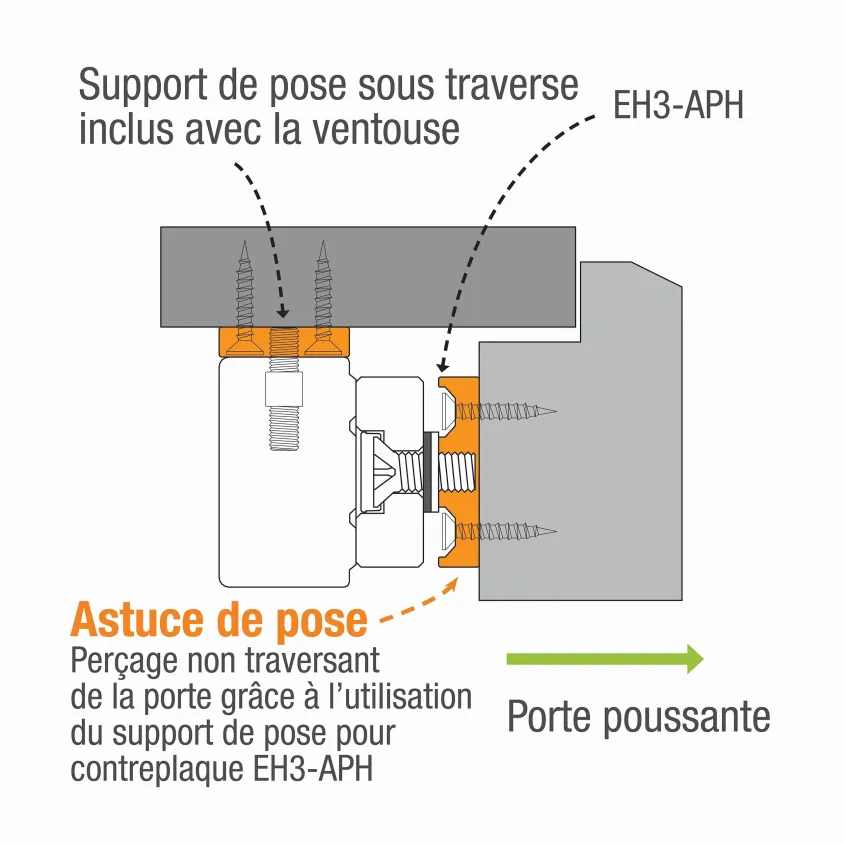

installation en applique ou sous traverse

👉 Les accessoires inclus permettent de couvrir la plupart des cas terrain.

Non dans la majorité des cas.

👉 Contrairement à une solution classique, le KIT‑C Universel intègre déjà les principaux accessoires nécessaires à une installation complète.

Oui. La ventouse EH3 dispose de :

  • contacts porte ouverte / porte fermée
  • contacts porte verrouillée / déverrouillée (ventouse verrouillée/ déverouillée)

👉 Cela permet une supervision complète du système de verrouillage.

Non. Le KIT‑C Universel est conçu pour simplifier l’installation :

gabarit de pose pour un positionnement précis

accroche temporaire pour pose mains libres

👉 Résultat : moins d’ajustements et une pose plus intuitive
