Comment poser rapidement une ventouse électromagnétique EH3

Avec la ventouse EH3, vous bénéficiez d’une conception de nouvelle génération pensée pour réduire le temps de pose, simplifier les réglages d’alignement et sécuriser la tenue mécanique dans la durée.

Le choix de la configuration de pose est déterminant : il conditionne non seulement la fiabilité du verrouillage, mais aussi la rapidité d’installation et la durabilité de la ventouse. Il dépend principalement du sens d’ouverture de la porte (poussante ou tirante) et de la géométrie du bâti (présence d’un recouvrement).

Ce guide vous présente les 3 configurations de pose et vous aide à sélectionner la solution la plus adaptée à votre installation.

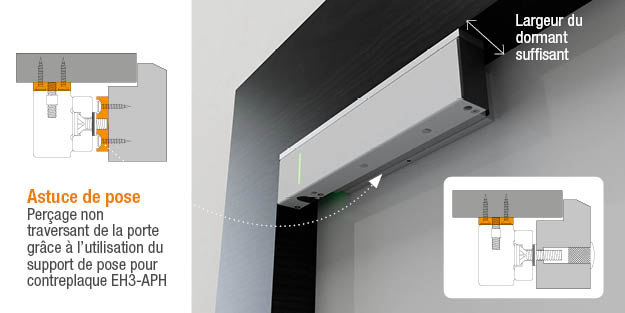

1. Porte poussante : pose sous traverse de la ventouse électromagnétique EH3

L'installation sous traverse est à privilégier dès que la structure de la porte le permet : elle permet une mise en œuvre rapide, une finition discrète et limite le recours aux accessoires de fixation.

Sa faisabilité dépend toutefois de deux critères essentiels : le cadre dormant doit être au minimum de 45 mm et parfaitement plat, et la hauteur résiduelle sous la ventouse doit rester conforme à vos unités de passage.

Tutoriel vidéo : comment poser une ventouse sous traverse sans APH

Précision : Ce tutoriel décrit un montage direct sous le bâti, à l’aide du gabarit de pose EH3, pour les portes poussantes, sans recours à des accessoires complémentaires.

Performance : La pose sous traverse favorise un alignement naturel entre la ventouse et la contreplaque, permettant d’exploiter pleinement la force de retenue nominale de 3000 N de la ventouse électromagnétique EH3 et d’assurer un verrouillage fiable dans la durée.

Conformité : Cette configuration est compatible avec les exigences de la norme NF S 61‑937‑13, sous réserve du respect des prescriptions de mise en œuvre et de l’intégration dans un système de verrouillage conforme.

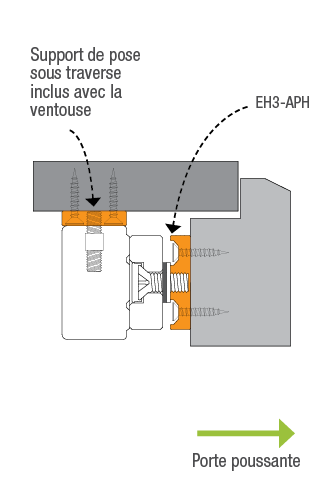

Tutoriel vidéo : comment poser une ventouse sous traverse avec APH

Précision : Ce tutoriel intègre l’accessoire EH3‑APH, conçu pour faciliter la fixation de la contreplaque côté porte et éviter tout perçage traversant de l’ouvrant.

Performance : L’APH garantit un positionnement précis de la contreplaque, assurant un contact optimal des surfaces magnétiques et une exploitation complète de la force de retenue nominale de 3000 N dans le temps.

Conformité : L’utilisation de l’accessoire EH3‑APH facilite la conformité aux exigences de la norme NF S 61‑937‑13, notamment dans les configurations soumises à des contraintes esthétiques ou architecturales spécifiques.

2. Porte poussante : pose avec une équerre L de la ventouse électromagnétique EH3

L'équerre en L est la solution standard à utiliser lorsque vous ne pouvez pas poser sous traverse. Elle crée une surface d'appui horizontale robuste, garantissant l'alignement et le maintien parfait de la ventouse EH3.

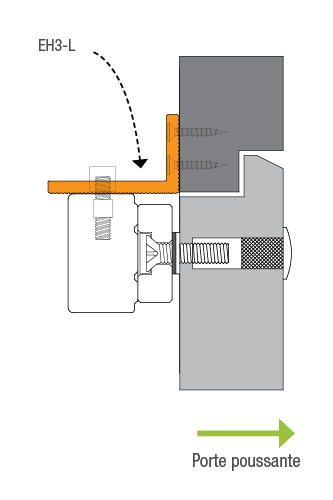

Tutoriel vidéo : comment poser une ventouse avec une équerre L

Précision : Ce tuto présente la pose d’une ventouse EH3 à l’aide d’une équerre L, en s’appuyant sur le gabarit de pose rigide fourni, afin d’identifier rapidement les points de fixation sans prise de mesure manuelle.

Performance : Un alignement précis de la ventouse et de la contreplaque permet d'exploiter pleinement la force de retenue nominale de 3000 N, condition indispensable à un verrouillage fiable et durable.

Conformité : Cette solution de pose est adaptée à une intégration dans un dispositif conforme à la norme NF S 61‑937‑13.

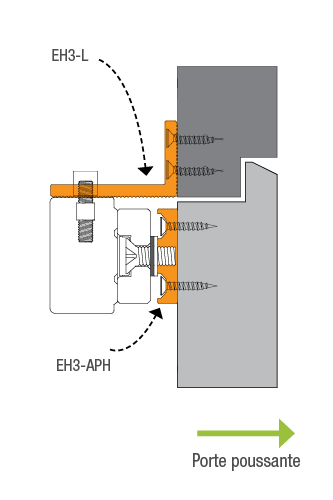

Tutoriel vidéo : comment poser une ventouse avec une équerre L et un APH

Précision : Cette configuration associe l’équerre L à l’accessoire EH3‑APH, facilitant la fixation de la contreplaque sur l’ouvrant sans perçage traversant.

Performance : Le montage assure un alignement stable et précis, garantissant l’exploitation complète de la force de retenue nominale de 3000 N et limitant les contraintes mécaniques dans le temps.

Conformité : Le montage avec équerre L et APH est particulièrement adapté aux installations soumises à la norme NF S 61‑937‑13, en conciliant exigences esthétiques, contraintes de pose et sécurité fonctionnelle des accès.

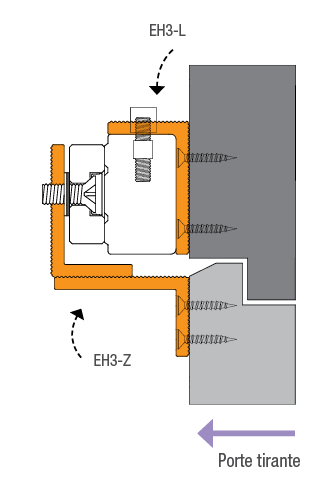

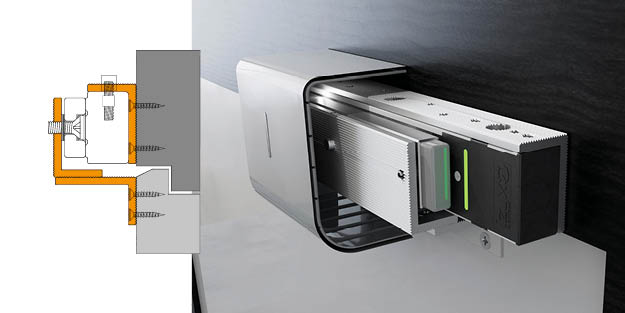

3. Porte tirante : pose avec équerres Z et L de la ventouse électromagnétique EH3

L'équerre en Z associée à l'équerre en L est la solution indispensable pour une pose sur porte tirante. Cet ensemble permet de déporter la contreplaque pour garantir un alignement précis et une force de maintien optimale de la ventouse EH3.

Tutoriel vidéo : comment poser une ventouse avec une équerre Z + L

Précision : Ce tutoriel décrit la pose spécifique d’une ventouse EH3 sur porte tirante, nécessitant l’utilisation combinée des équerres Z et L pour rattraper les écarts d’alignement entre le bâti et l’ouvrant.

Performance : L’alignement précis obtenu permet d’exploiter pleinement la force de retenue nominale de 3000 N, en limitant les contraintes mécaniques et les pertes de puissance liées à un mauvais positionnement.

Conformité : Cette configuration de pose permet une intégration cohérente dans un système respectant les exigences de la norme NF S 61‑937‑13, sous réserve du respect des règles de mise en œuvre et de l’utilisation de composants compatibles.

Découvrir la nouvelle EH3, ventouse électromagnétique nouvelle génération

FAQ : Installation de la ventouse EH3

La ventouse électromagnétique EH3 développe une force de retenue nominale de 3000 N.

Cette performance est atteinte lorsque la contreplaque est correctement alignée avec le corps de la ventouse. L’utilisation du gabarit de pose EH3, notamment lors de l’installation avec des équerres L ou Z + L, permet de garantir cet alignement et d’exploiter pleinement la force nominale.

Sur une porte tirante, l’utilisation d’un kit d’équerres Z et L est indispensable.

Cette configuration permet de déporter la contreplaque afin de compenser la géométrie de la porte et d’assurer un alignement précis entre la ventouse et la contreplaque, condition nécessaire au bon fonctionnement du verrouillage électromagnétique.

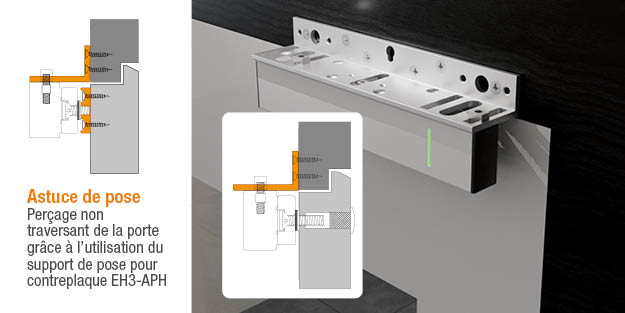

Le support EH3‑APH permet la fixation de la contreplaque par perçage non traversant.

Il évite ainsi de percer la porte de part en part, ce qui préserve l’esthétique de la face extérieure tout en assurant un positionnement précis et reproductible de la contreplaque.

Oui, la ventouse EH3 est compatible avec les portes en aluminium, PVC, bois ou métal.

Selon la configuration de la porte (poussante ou tirante), différents modes de pose peuvent être utilisés :

- pose directe sous traverse,
- pose avec équerre L,
- pose avec équerres Z et L.

Pour maintenir l’efficacité du verrouillage, il est recommandé de vérifier régulièrement l’état des surfaces de contact entre la ventouse et la contreplaque.

Un simple nettoyage à l’aide d’un chiffon sec permet d’éliminer poussières ou dépôts et de conserver une force de retenue optimale dans le temps.
