Carte multivoies fusiblées : rôle, fonctionnement et utilité en contrôle d’accès

Un court-circuit sur une ventouse peut couper toute l’installation. Sur le terrain, ce problème est fréquent. La carte multivoies fusiblées fait souvent toute la différence.

Solutions produits

2026 02 13

arrow_back Retour sommaire des actus

Un court-circuit sur un organe de verrouillage et toute l’installation tombe ? Sur le terrain, ce genre de problème arrive plus vite qu’on ne le pense. Dans une installation de contrôle d’accès, la fiabilité ne dépend pas seulement des lecteurs ou de la centrale. L’organisation de l’alimentation est tout aussi essentielle. La carte multivoies fusiblées permet de sécuriser chaque départ et d’éviter qu’un simple défaut ne paralyse tout le système.

Qu’est-ce qu’une carte multivoies fusiblées ?

Une carte multivoies fusiblées est un module de distribution passive qui permet de séparer une alimentation unique (12V ou 24V ou 48V DC) en plusieurs départs indépendants, chacun protégé par un fusible. Elle ne transforme pas la tension et ne régule pas le courant. Elle agit comme un point de répartition sécurisé entre l’alimentation principale et les équipements du système. On la retrouve principalement dans les armoires de contrôle d’accès et les coffrets d’alimentation secourue.

Quel est le rôle d’une carte multivoies fusiblées dans un système de contrôle d’accès ?

1. Séparer les départs d’alimentation

À partir d’une seule alimentation, la carte permet de créer plusieurs sorties distinctes :

1 voie pour une ventouse
1 voie pour une gâche électrique
1 voie pour un lecteur de badge
1 voie pour une caméra de surveillance

Chaque équipement dispose ainsi de sa propre voie.

2. Protéger chaque voie individuellement

Chaque voie est équipée d’un fusible calibré.

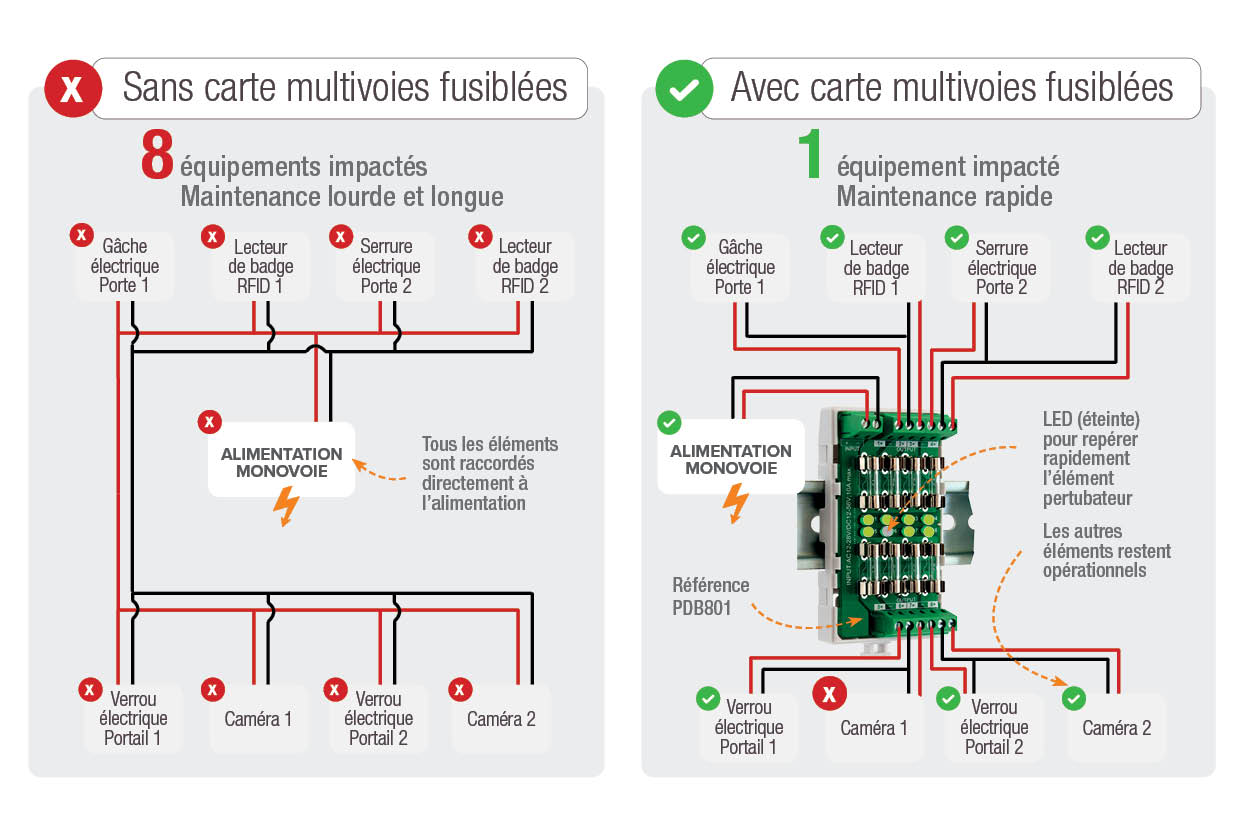

Par exemple si une panne ou un court-circuit intervient sur un système de contrôle d'accès raccordés directement à l'alimentation, tous les équipements sont impactés par la panne. Comment ne pas impacter l'installation complète ? Les fusibles intégrés à la PDB assurent une protection individuelle pour chaque voie. Si une des sorties subit une surcharge ou un court-circuit, le fusible saute et empêche tout dommage aux autres composants du système. Les autres portes ou éléments restent opérationnels.

3. Faciliter la maintenance

Les cartes multivoies fusiblées d'IZYX SYSTEMS permettent :

D’identifier rapidement une ligne en défaut.
De remplacer uniquement le fusible concerné
D’isoler temporairement un équipement défectueux

Comment repérer rapidement l'élément perturbateur ? Nos PDB sont équipés d'une LED par voie afin de repérer rapidement le ou les éléments impactés.

Les cartes multivoies fusiblées permettent de sécuriser l’alimentation, de limiter les risques de dysfonctionnement, et d’augmenter la fiabilité et la durabilité des systèmes de contrôle d’accès.
