Ventouse électromagnétique EH3 Applique 300 Kg 12-48V DC LED R/V Contact PV/PD NF S61-937

Ventouse électromagnétique EH3 Ap 300 Kg 12-48V DC LED R/V Contact PV/PD NF S61-937

+ de détails
  • EFFRACTION 3000N : EFFRACTION 3000N
  • VENTOUSE 12 à 48V DC AUTOMATIQUE : VENTOUSE 12 à 48V DC AUTOMATIQUE
  • CONTACT PORTE VERROUILLE / DEVERROUILLEE : CONTACT PORTE VERROUILLEE / DEVERROUILLEE
  • IP 54 : IP 54
  • VENTOUSE POSE REVERSIBLE : VENTOUSE POSE REVERSIBLE
  • ISSUE DE SECOURS NF S61-937 : ISSUE DE SECOURS NF S61-937
  • NOUVEAU : Oui

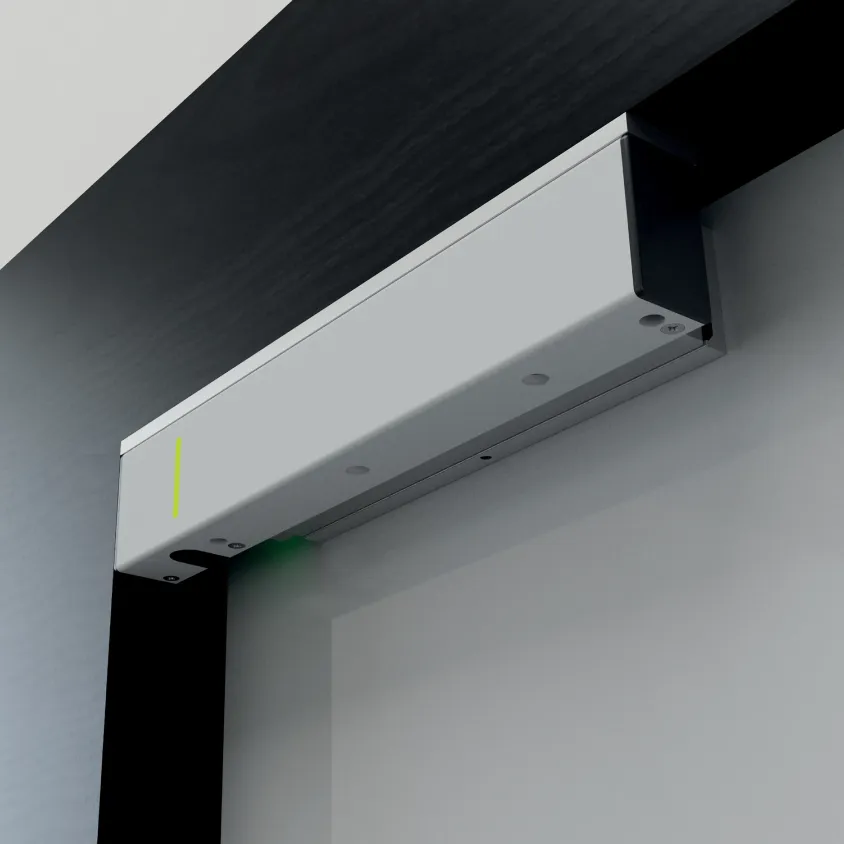

  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
  • Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V
Ventouse électromagnétique en applique série 300 Kg, 12 ou 24V - Ventouse en applique - izyx system
EH302F-HK, ventouse-electromagnetique EH3 Applique 300 Kg 12-48V DC LED R/V Contact PV/PD NF S61-937|IZYX SYSTEMS - izyx system -1  - izyx system -2  - izyx system -3 EH302F-HK, ventouse-electromagnetique-pose-sous-traverse,300 Kg 12-48V DC LED R/V Contact PV/PD NF S61-937|IZYX SYSTEMS - izyx system -4  - izyx system -5  - izyx system -6  - izyx system -7 EH302F-HK-12-48V DC LED R/V Contact PV/PD NF S61-937-ventouse-electromagnetique-dimensions-PLAN | IZYX SYSTEMS - izyx system -8  - izyx system -9  - izyx system -10  - izyx system -11  - izyx system -12 EH302F-HK, comment-poser-ventouse-electromagnetique 300 Kg 12-48V DC LED R/V Contact PV/PD NF S61-937|IZYX SYSTEMS - izyx system -13

Caractéristiques techniques

  • Matière
    Aluminium / Acier
  • Montage
    Applique
  • Résistance à l’effraction
    3000 N / 300 Kg
  • Mode de fonctionnement
    À rupture de courant
  • Tension d’alimentation
    12 à 48V DC automatique
  • Consommation
    12V DC / 590 mA - 24V DC / 330 mA - 48V DC / 180 mA
  • Tension d’alimentation TLC
    12 à 48V DC automatique
  • Consommation TLC
    12 V DC / 3 mA - 24V DC / 5 mA - 48V DC / 9 mA
  • Contact Porte ouverte/porte fermée
    En option
  • Contact Porte verrouillée / déverrouillée
    Oui
  • Type de contact porte verrouillée/déverrouillée et pouvoir de coupure
    Contact CO/NO/NF max. 60V DC / 2A
  • Raccordement
    Bornes à raccordement rapide - Section de fil max. 1,5 mm2
  • Protections électroniques intégrées contre
    Inversion de polarité / Effet de self
  • signal lumineux à LEDs
    Rouge / Vert ou Vert / Rouge (Paramétrable) Verrouillé / Déverrouillé
  • Température de fonctionnement
    -15 à +55° C
  • Directives et normes
    2014/30/UE - 2014/35/UE - 2011/65/UE
  • Indice de protection IP
    IP 54
  • Indice de protection IK
    IK 10

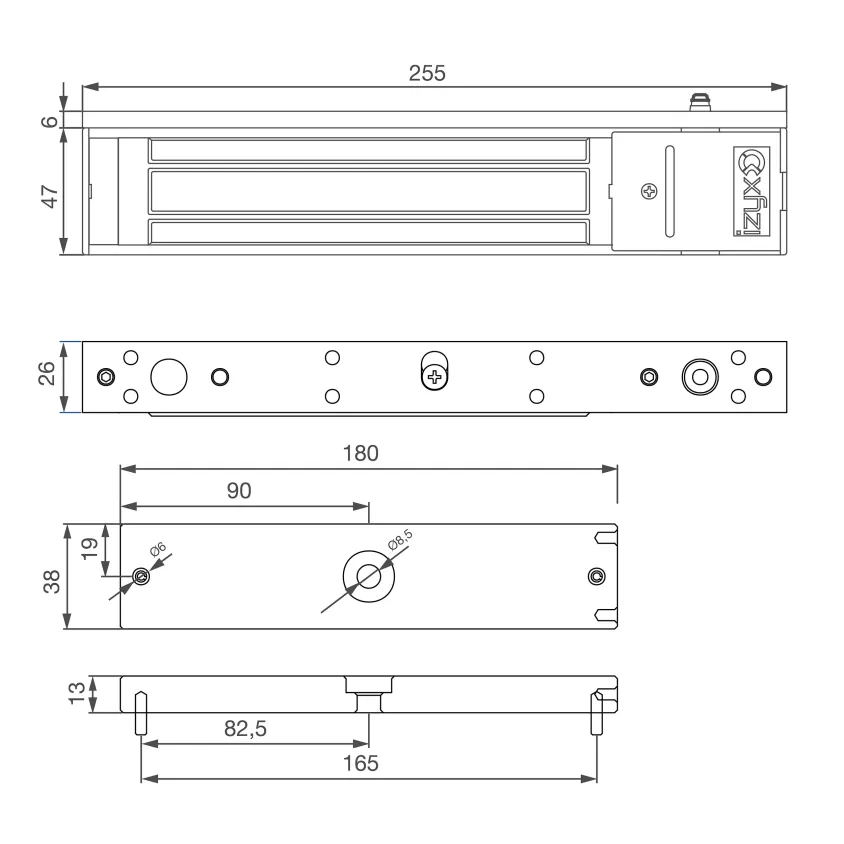

  • Dimensions (L x l x h)
    255 x 47 x 26 mm
  • Poids brut / Poids net
    2,4 Kg / 2,08 Kg
  • Conditionnement
    1 ou 10 ou 400
  • Code douane
    8301409000
  • Code DEEE
    P09.10
  • Code EAN
    3760351735187

Ventouse électromagnétique EH3 Applique 300 Kg 12-48V DC LED R/V Contact PV/PD NF S61-937 : Description

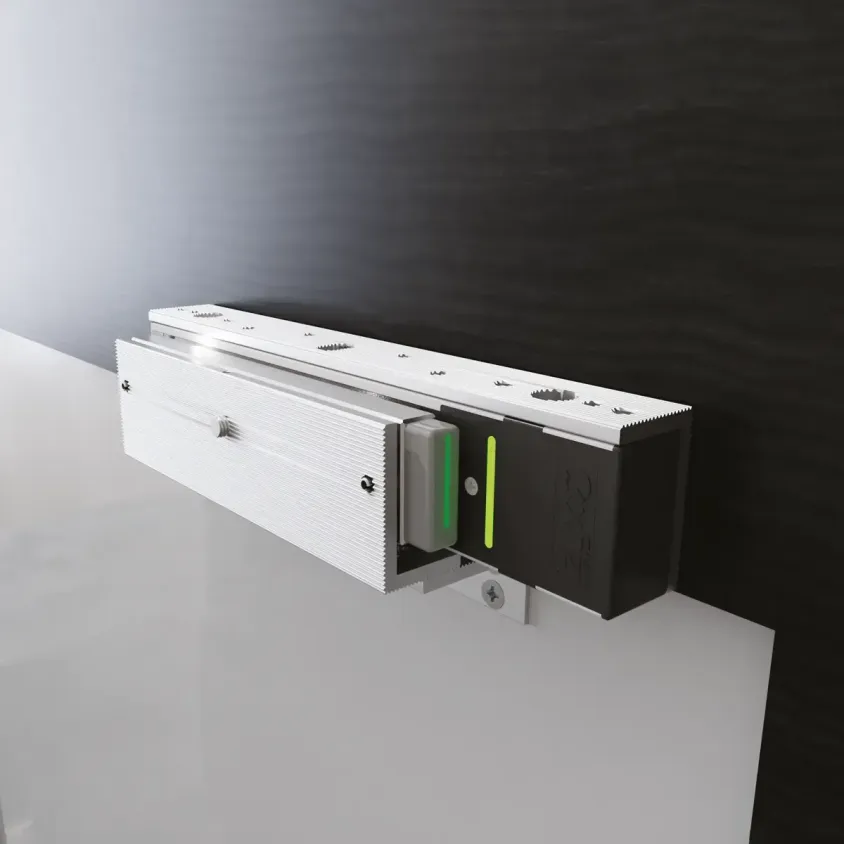

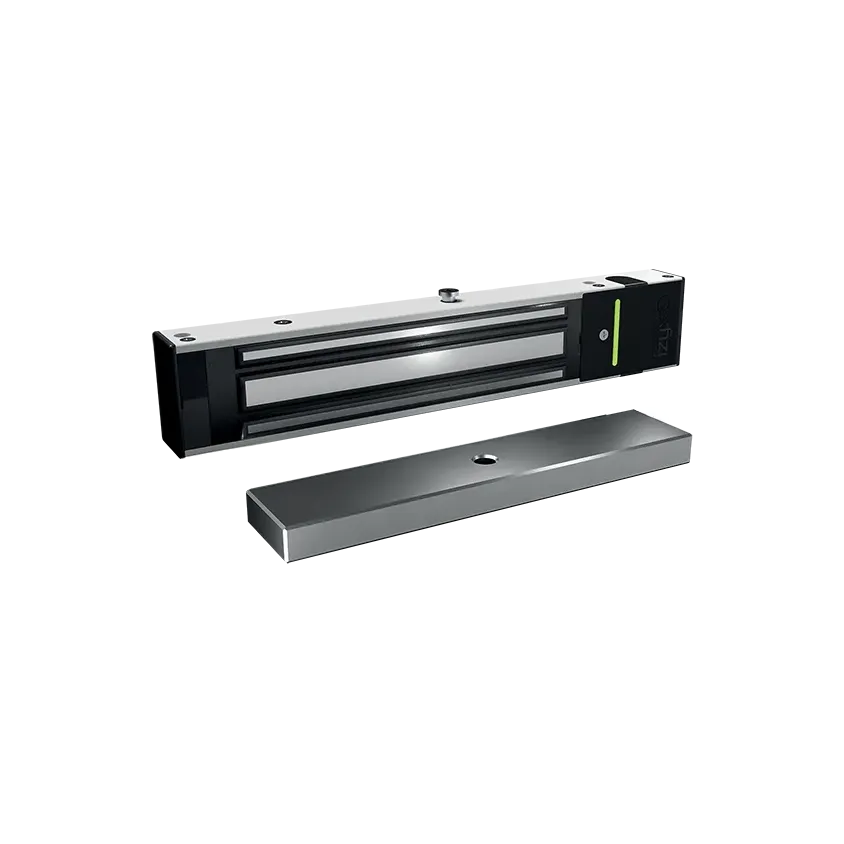

Ventouse électromagnétique en applique EH3, 300 Kg, à rupture de courant, 12-48V DC, avec une LED Rouge / Verte et un Contact Porte verrouillée / Porte déverrouillée, NF S61-937

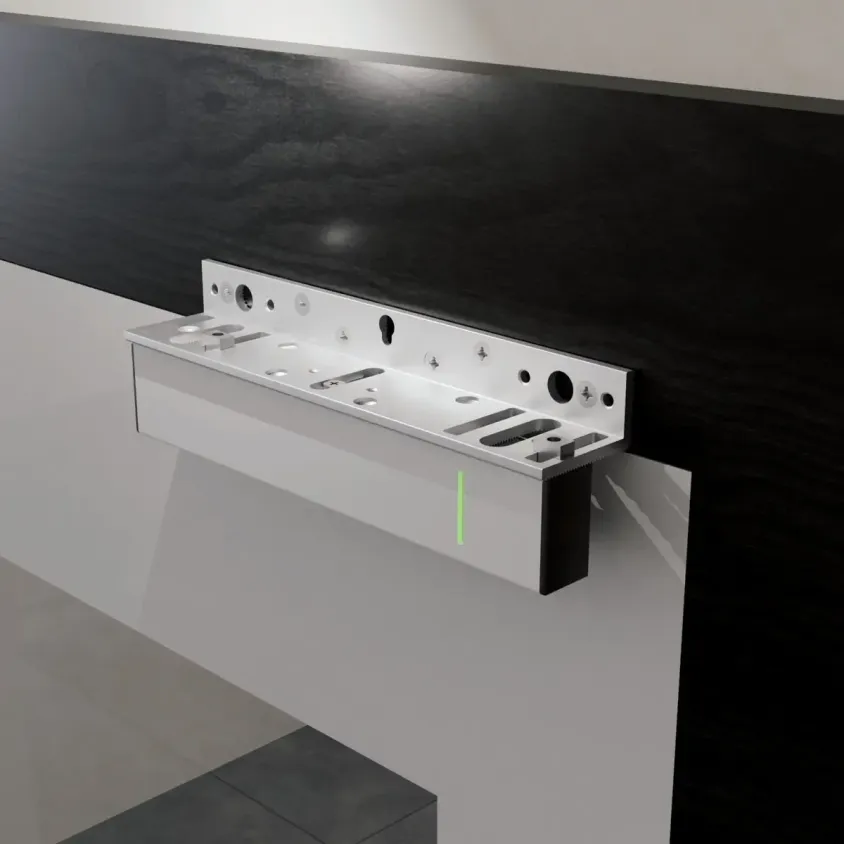

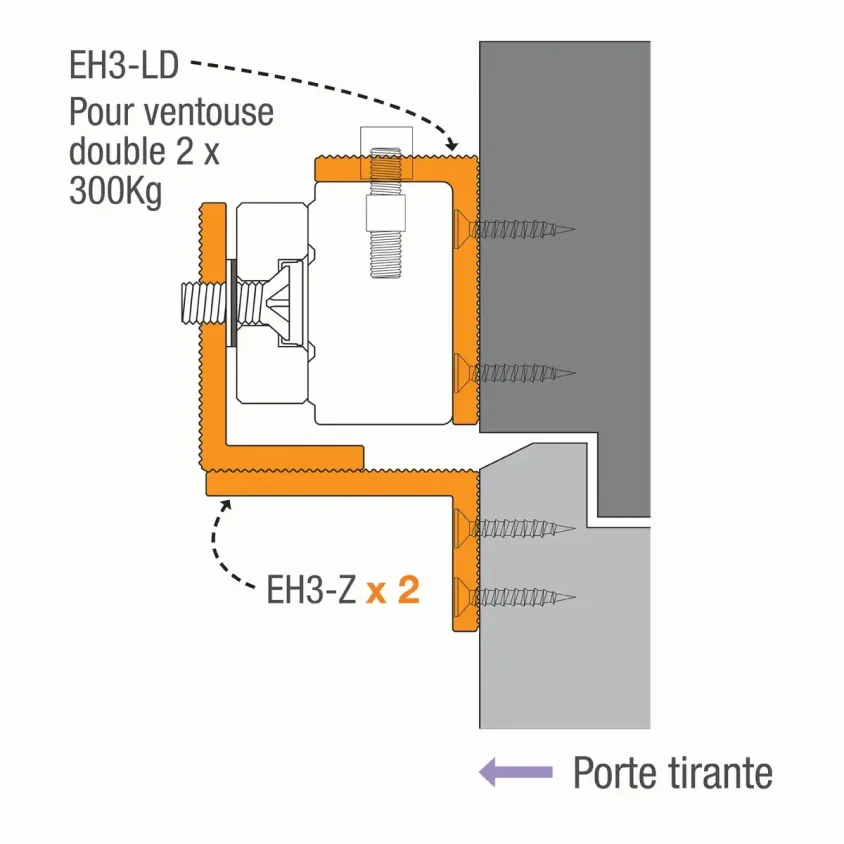

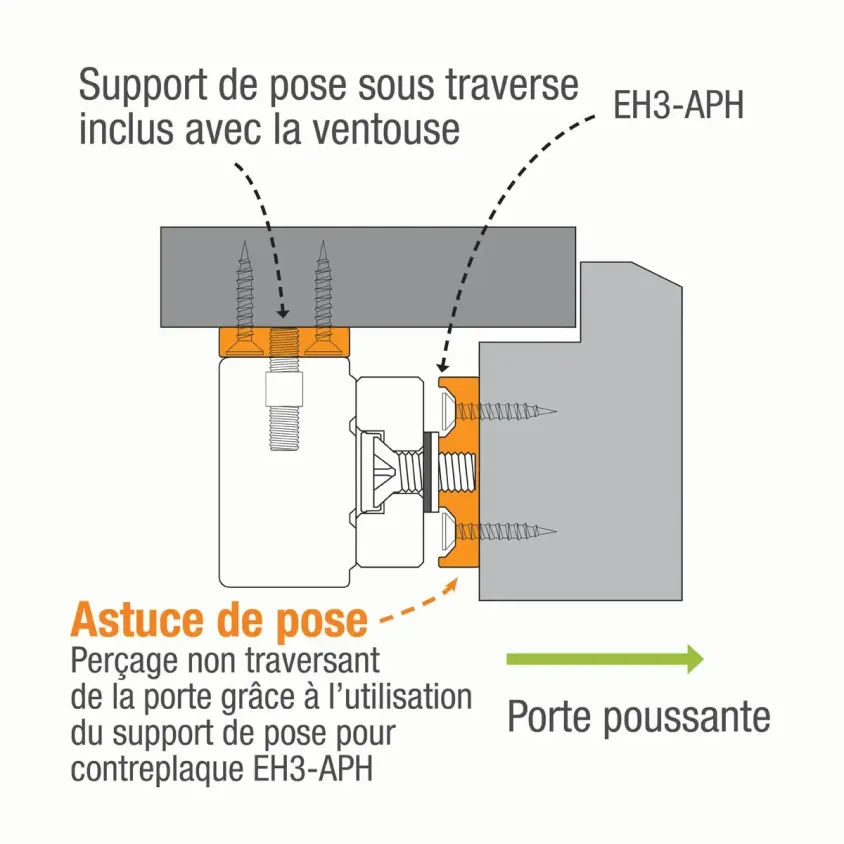

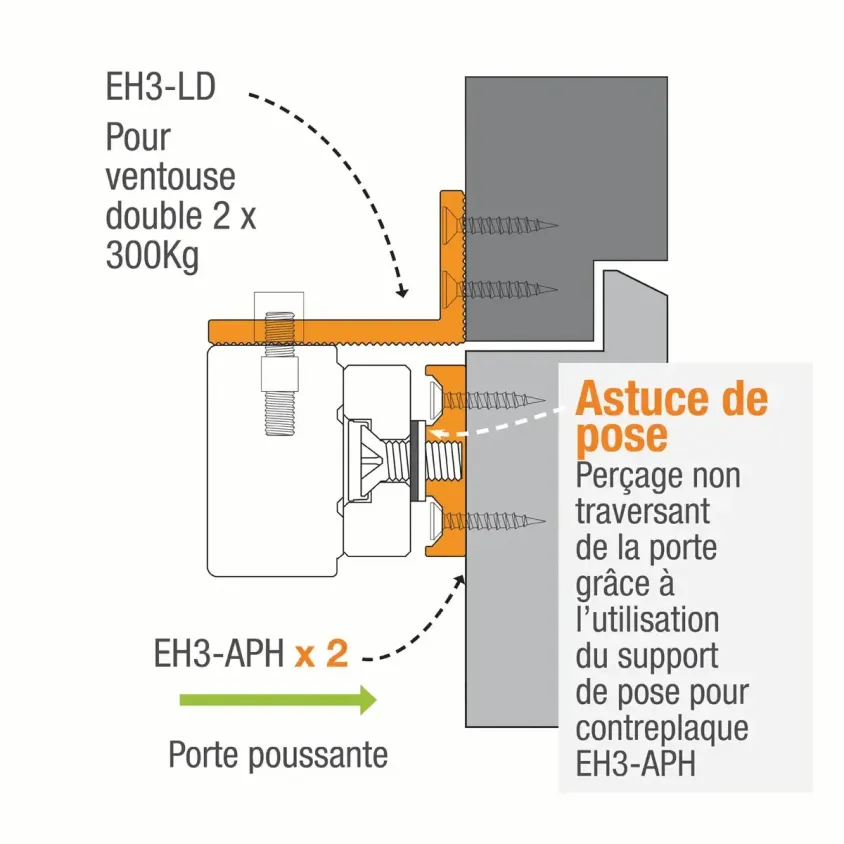

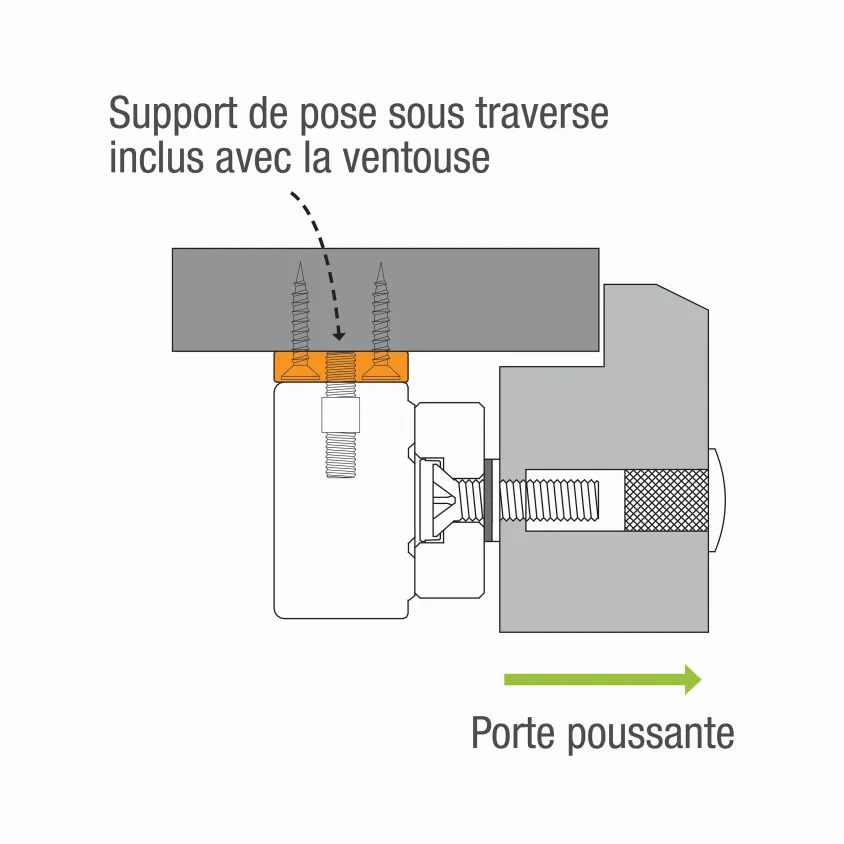

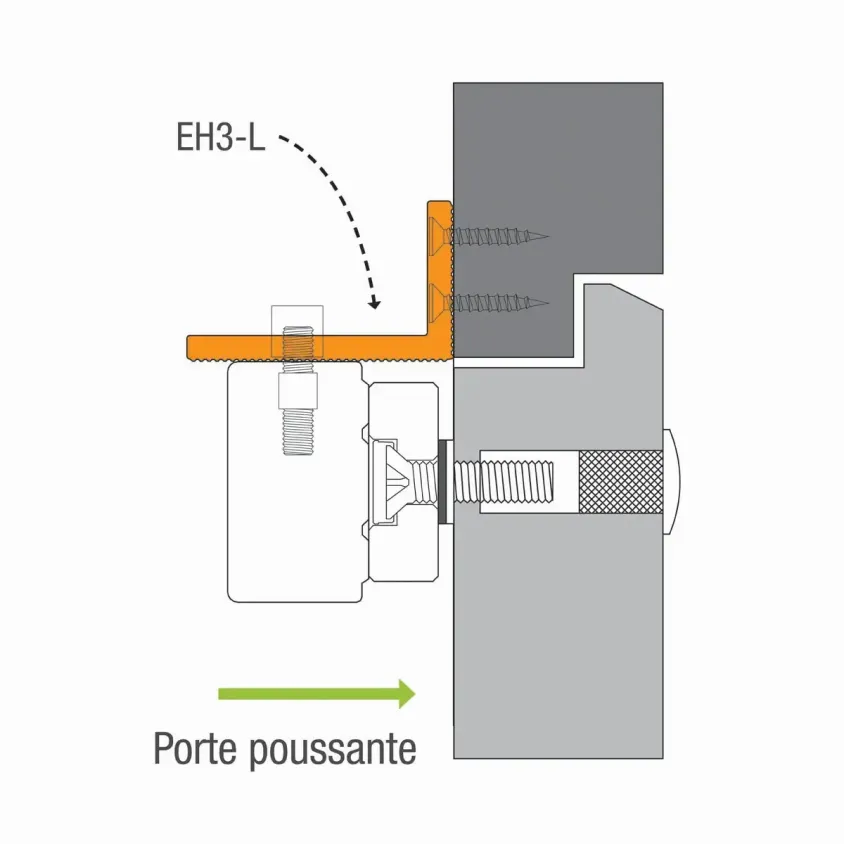

L'équerre L et l'équerre Z ne sont pas inclus, ils sont à choisir en fonction de la configuration de la porte.

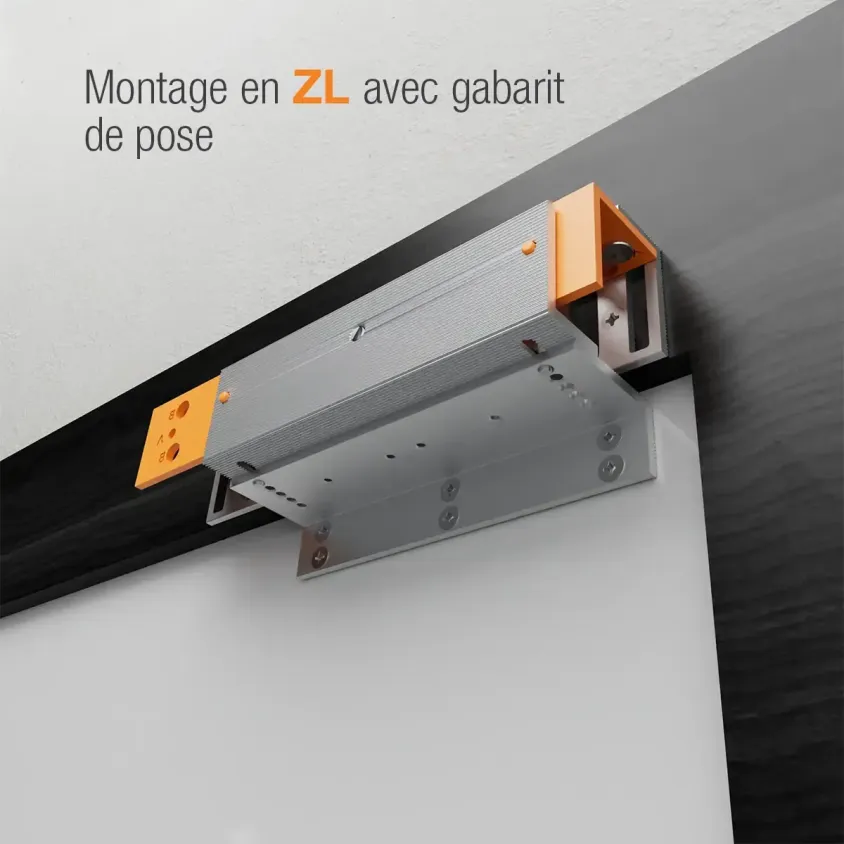

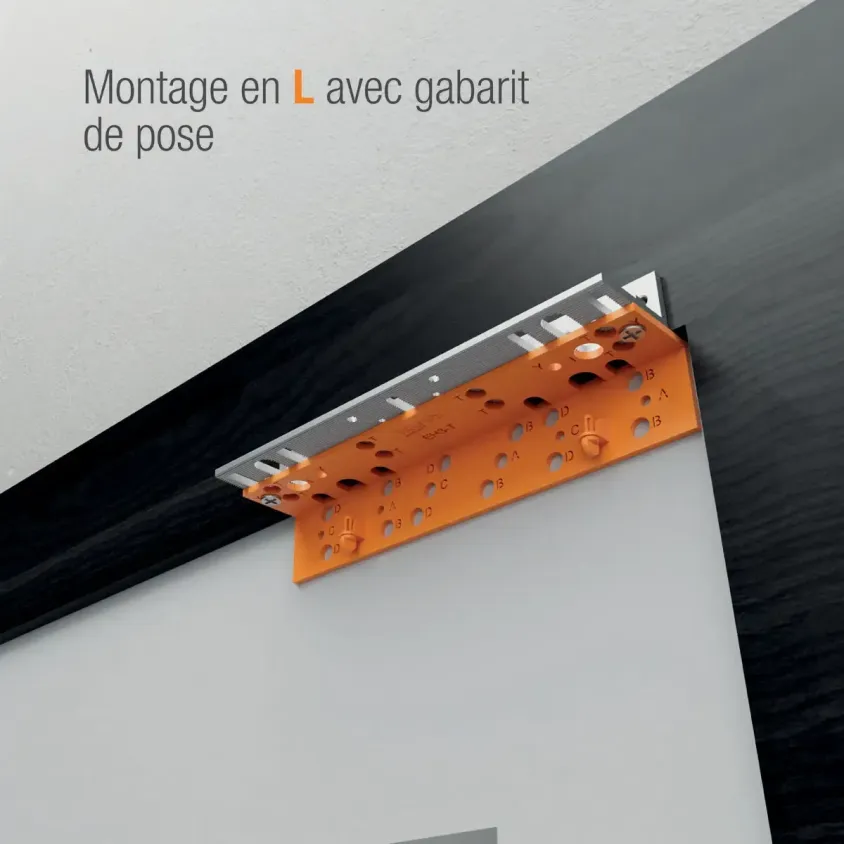

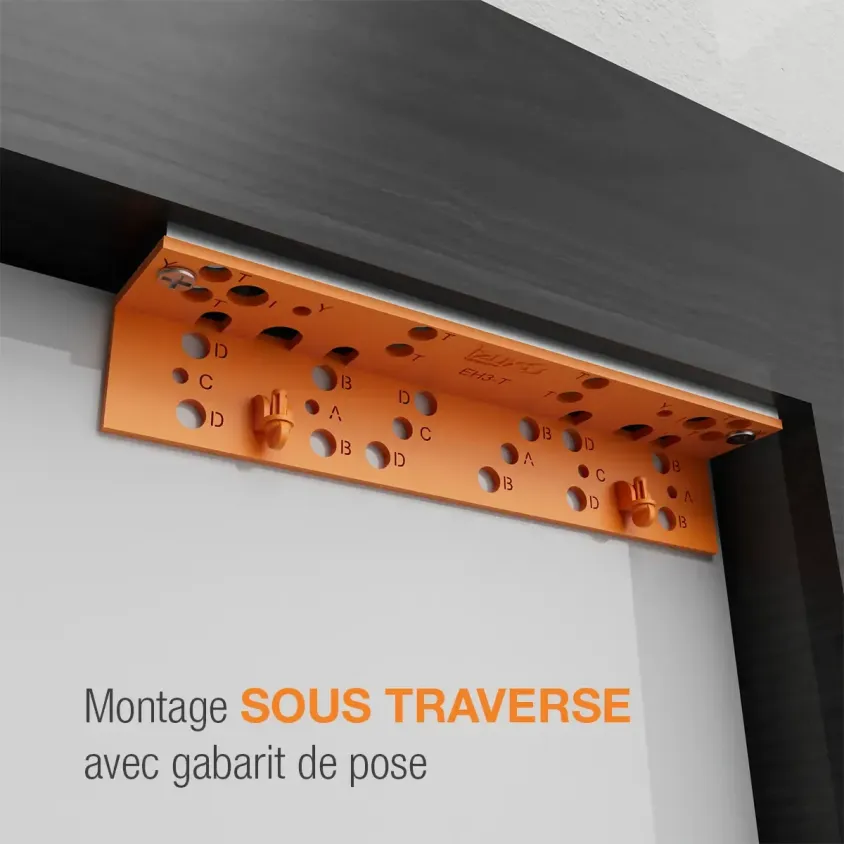

Pour vous faciliter la pose penser à commander votre gabarit EH3-T

FACILITÉ DE POSE ET GAIN DE TEMPS :
  • Bornes à raccordement rapide
  • Système d’accroche temporaire solution mains libres
  • Réversible DIN Gauche / DIN Droite
  • Arrivée de câble verticale ou latérale
  • Gabarit de pose rigide en option
LES + QUI SIMPLIFIENT LES USAGES :
  • Multi-tensions 12 à 48 V DC
  • LEDs de signalisation lumineuses avant / arrière
  • Contact de signalisation PO / PF : en option
  • Contact de signalisation PV / PD : oui
  • Indice de protection IP54
