Dans cet article, nous allons vous présenter les meilleures options de systèmes de verrouillage électronique conformes à la norme NF S61-937, et vous guider dans le choix des solutions les plus efficaces pour sécuriser vos portes, qu'il s'agisse de bâtiments industriels, d'établissements publics ou de résidences privées. Mais tout d'abord, quelques explications concernant cette norme.

Définition de la norme NF S61-937

La norme NF S61-937 fixe les conditions générales de fonctionnement et les caractéristiques particulières d’aptitude à la fonction des Dispositifs Actionnés de Sécurité (D.A.S.) et des Systèmes de Sécurité Incendie (S.S.I). Un D.A.S est un dispositif commandé qui, par changement d’état, participe directement et localement à la mise en sécurité des personnes dans un bâtiment ou un établissement. Les systèmes D.A.S ont pour objectif principal d’assurer la sécurité contre les risques d’incendie et de panique par leurs fonctions de compartimentage, de désenfumage ou d’évacuation tout en offrant une gestion flexible des accès.

Nos Dispositifs Actionnés de Sécurités (D.A.S.)

Mécanisme de verrouillage des portes : Ce sont les dispositifs qui contrôlent physiquement l'ouverture et la fermeture des portes ou des accès. Si un système de verrouillage ne fonctionne qu'en présence de courant électrique, une panne de courant pourrait empêcher l'ouverture du mécanisme de verrouillage, bloquant ainsi l'accès légitime aux personnes autorisées, mais aussi empêchant l'évacuation en cas d'urgence. Pour remédier à cela, les mécanismes de verrouillage à rupture de courant sont conçus pour se déverrouiller automatiquement (en moins d'une seconde) lors d'une coupure de l'alimentation électrique ou lors d'une commande de déverrouillage d'urgence. L'organe de verrouillage doit garantir une ouverture même s'il subit une force de + de 100Kg dans le sens de circulation.

Commandes de déverrouillage des portes : Il s'agit des dispositifs permettant l'ouverture ou le déverrouillage des portes pour les issues de secours.

Système de gestion : Le D.A.S. est souvent piloté pas un système de contrôle d'accès, un système de gestion des issues de secours...

Le verrouillage NF S61-397
Les commandes de déverrouillage
Alimenter le verrouillage et les commandes

Nos dispositifs de verrouillage NF S61-937

IZYX SYSTEMS propose des solutions performantes de mécanismes de verrouillage des portes, parfaitement adaptées aux exigences strictes de la norme NF S61-937. Les différentes solutions de verrouillage des portes dépendent de plusieurs facteurs, tels que le type de porte, l’utilisation spécifique du bâtiment, les exigences de sécurité incendie et les contraintes d’installation.

Les dispositifs de commandes de déverrouillage des issues de secours

Les issues de secours sont verrouillées pour des raisons de sécurité (contre les intrusions, par exemple). En cas de danger, le déclencheur manuel permet de libérer rapidement et localement ces issues, évitant ainsi que les occupants soient piégés par des portes bloquées. En cas d'urgence (incendie, intrusion, etc.), il est impératif que les occupants d'un bâtiment puissent rapidement accéder aux sorties de secours. Le déclencheur manuel permet de déverrouiller facilement et rapidement les portes, garantissant une évacuation fluide et sans obstacles. Le déclencheur manuel vert est conçu pour être facile à utiliser, même en situation de panique. Il est accessible à tout moment, et toute personne, même non formée, peut l'utiliser pour déverrouiller une issue de secours, ce qui est essentiel pour garantir une évacuation rapide. IZYX SYSTEMS offre 3 types de déclencheurs manuels.

Les déclencheurs manuel vert RCP300G et RCP310G disposent de 3 contacts inverseurs, une caractéristique exclusive sur le marché qui offre de multiples options pour améliorer l'efficacité et la surveillance des sorties de secours. Grâce aux 3 contacts vous pouvez par exemple déverrouiller une porte en cas d'urgence et, en complément, transmettre une information à la centrale de contrôle d'accès ainsi qu'à la Gestion Technique Centralisée (GTC). L'état du boîtier est donc accessible à distance, garantissant ainsi une intervention rapide et efficace en cas de déclenchement.

Les alimentations

Les solutions de verrouillage fonctionnant à rupture de courant, vus précédemment, permettent d'évacuer rapidement les personnes en cas d'urgence. Cependant des solutions de verrouillage fonctionnant à émission de courant sont aussi nécessaires.

Les systèmes de verrouillage à émission de courant jouent un rôle essentiel dans la sécurisation des accès, notamment dans des environnements sensibles tels que les centres de données ou les locaux de stockage. Contrairement aux dispositifs à rupture de courant, qui se déverrouillent en cas de coupure d'alimentation pour faciliter l'évacuation des personnes, les systèmes à émission de courant restent verrouillés lors d'une panne, offrant ainsi une protection renforcée contre les intrusions des zones protégeant des biens matériels.

Pour garantir leur bon fonctionnement même en cas de coupure de courant, ces dispositifs sont généralement raccordés à des alimentations secourues. Ces alimentations assurent une autonomie temporaire, permettant aux mécanismes de verrouillage de rester opérationnels et de maintenir la sécurité des installations. Ainsi, en cas de panne d'électricité, les portes restent verrouillées, empêchant tout accès non autorisé tout en assurant la sécurité des personnes présentes.

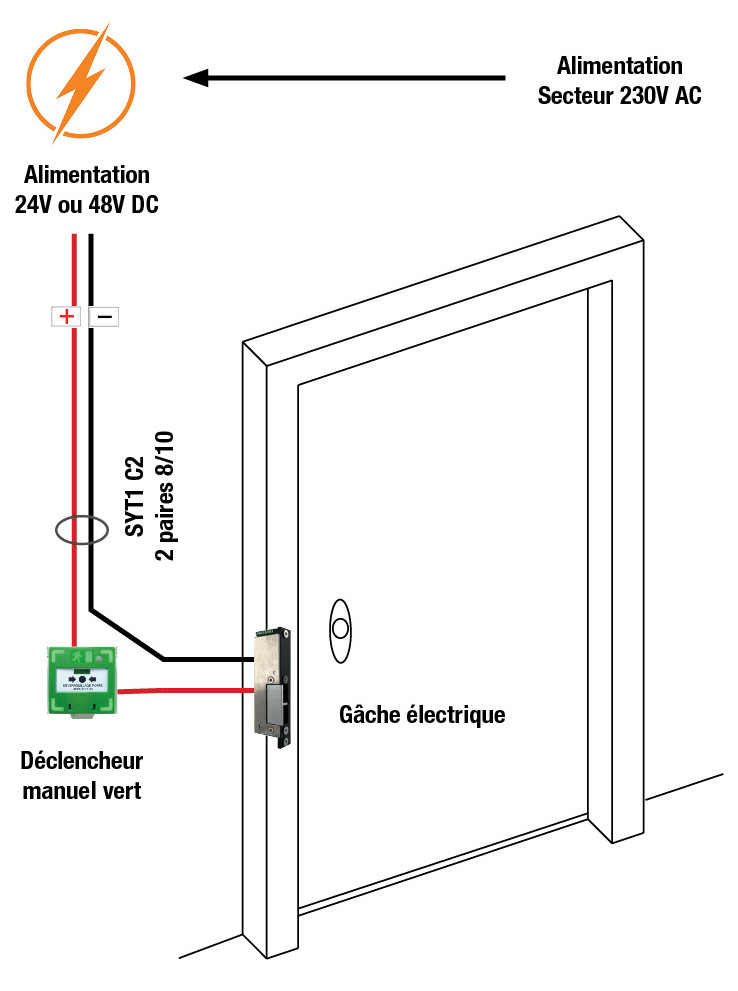

Exemple de raccordement électrique pour une issue de secours

Ce schéma illustre un exemple de câblage conforme pour le déverrouillage d’une porte d’issue de secours équipée d’une gâche électrique. Ce type d’installation est typiquement utilisé dans les ERP (Établissements Recevant du Public) et les bâtiments tertiaires ou industriels.

Composants du système :

• Alimentation principale : secteur 230V AC
• Alimentation secondaire : 24V ou 48V DC pour l’alimentation des équipements de verrouillage
• Déclencheur manuel vert : dispositif de sécurité permettant le déverrouillage immédiat de la porte en cas d’urgence
• Gâche électrique : actionnée électriquement pour libérer la porte
• Câble type SYT1 C2 : 2 paires 8/10 pour assurer la liaison entre les éléments

Fonctionnement :

En fonctionnement normal, la gâche est alimentée et verrouille la porte.

En cas d'urgence, l'appui sur le déclencheur manuel vert coupe l'alimentation de la gâche, permettant ainsi l'ouverture immédiate de la porte.

Le câblage en SYT1 C2 assure une continuité fiable et conforme aux normes de sécurité en vigueur.
