Download in PDF file_download PSX600-1210

Alimentation chargeur en coffret métal 12V 10A

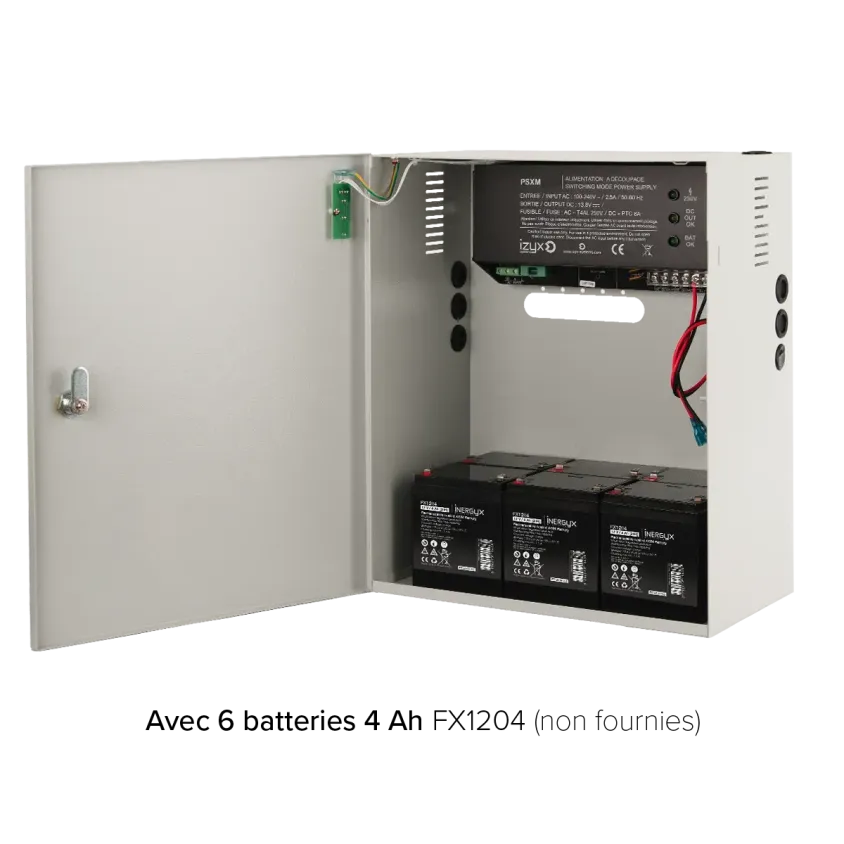

Alimentation Chargeur (secourue) en coffret métal PSX600, 230V AC / 12V DC (13,8V) / 10A, 320 x 390 x 174 mm, voyants d'état en façade, triple protection en sortie (court-circuit / surcharge / surtension)

+ more details
  • Pose Horizontale ou Verticale : Pose Horizontale ou Verticale
  • SECOURUE : SECOURUE
  • PROTECTION PCT : PROTECTION PCT
  • LEDs d'état : LEDs d'état
  • Alimentation chargeur en coffret métal 12V 10A
  • Alimentation chargeur en coffret métal 12V 10A
  • Alimentation chargeur en coffret métal 12V 10A
  • Alimentation chargeur en coffret métal 12V 10A
  • Alimentation chargeur en coffret métal 12V 10A
  • Alimentation chargeur en coffret métal 12V 10A
  • Alimentation chargeur en coffret métal 12V 10A
  • Alimentation chargeur en coffret métal 12V 10A
  • Alimentation chargeur en coffret métal 12V 10A
  • Alimentation chargeur en coffret métal 12V 10A
Alimentation chargeur en coffret métal 12V 10A
PSX600-1210 Alimentation chargeur en coffret métal 12V 10A Alimentation chargeur en coffret métal 12V 10A Alimentation chargeur en coffret métal 12V 10A Alimentation chargeur en coffret métal 12V 10A Alimentation chargeur en coffret métal 12V 10A Alimentation chargeur en coffret métal 12V 10A Alimentation chargeur en coffret métal 12V 10A Alimentation chargeur en coffret métal 12V 10A Alimentation chargeur en coffret métal 12V 10A

Variants

sku Designation Tension de sortie Capacité batterie(s) (batteries non fournies) Courant aditionnel charge batterie Details Add to my list
Alimentation chargeur en coffret métal 12V 5A
PSX200-1205

Alimentation chargeur en coffret métal 12V 5A

 13,8 V DC 4 x 1.3 Ah / 2 x 2.1 Ah / 2 x 3.2 Ah / 2 x 4 Ah / 1 x 7 Ah / 1 x 18 Ah 500 mA max arrow_circle_right
Alimentation chargeur en coffret métal 12V 3A
PSX100-1203

Alimentation chargeur en coffret métal 12V 3A

 13,8 V DC 2 x 1.3 Ah / 1 x 3.2 Ah / 1 x 4 Ah / 1 x 7 Ah 500 mA max arrow_circle_right
Alimentation chargeur en coffret métal 12V 10A
PSX500-1210

Alimentation chargeur en coffret métal 12V 10A

 13,8 V DC 4 x 3.2 Ah / 2 x 4 Ah / 2 x 7 Ah / 1 x 18 Ah 500 mA max arrow_circle_right
Alimentation chargeur en coffret métal 12V 20A
PSX600-1220

Alimentation chargeur en coffret métal 12V 20A

 13,8 V DC 6 x 4 Ah / 6 x 7 Ah / 3 x 12 Ah / 2 x 18 Ah / 2 x 24 Ah / 1 x 38 Ah 500 mA max arrow_circle_right
Alimentation chargeur en coffret métal 12V 1,5A
PSX100-121.5

Alimentation chargeur en coffret métal 12V 1,5A

 13,8 V DC 2 x 1.3 Ah / 1 x 3.2 Ah / 1 x 4 Ah / 1 x 7 Ah 500 mA max arrow_circle_right

Technical characteristics

  • Technologie
    Alimentation à découpage / Coffret métallique à portillon avec fermeture par serrure à clé
  • Chargeur
    oui
  • supervision
    en option
  • Tension / Fréquence d’alimentation
    100-240 V AC / 50-60 Hz
  • Protection du fusible en entrée
    T 4 AL 250 V
  • Tension de sortie
    13,8 V DC
  • Courant de sortie
    10 A
  • Puissance de sortie
    120 W
  • Capacité batterie(s) (batteries non fournies)
    6 x 4 Ah / 6 x 7 Ah / 3 x 12 Ah / 2 x 18 Ah / 2 x 24 Ah / 1 x 38 Ah
  • Nombre de sorties
    2 (1 sortie avec bornier double)
  • Protection en sortie
    Triple protection électronique PTC : Court-circuit / Surcharge / Surtension
  • Rendement / Ondulation résiduelle
    supérieur à 80 % / inférieure à 120 mVpp max
  • Courant aditionnel charge batterie
    500 mA max
  • Surveillance tension batterie(s)
    Déconnexion automatique seuil bas entre 9,5 et 10 V DC
  • 3 LEDs en façade
    LED 1 : Présence secteur - LED 2 : Sortie DC OK - LED 3 : Batterie(s) OK
  • Fabrication / Finition / Couleur
    Acier galvanisé / Laquage poudre epoxy / RAL 7035
  • Température de fonctionnement / Humidité relative
    -20 à +45°C / 20 à 90 % RH
  • Directives et normes
    DIRECTIVE 2014/30/UE : EN55032:2015/A11:2020 - EN55035:2017 - EN61000-3-2:2019 - EN61000-3-3:2013/A1:2019- DIRECTIVE 2014/35/UE : EN62368-1:2020/A11:2020
  • Dimensions (L x h x p)
    320 x 390 x 174 mm
  • Poids brut / Poids net
    5,60 Kg / 5,22Kg
  • Conditionnement
    1 ou 3 ou 54
  • Code douane
    8504409590
  • Code DEEE
    P09.07
  • Code EAN
    3760273116231

Beschreibung

Alimentation Chargeur (secourue) en coffret métal PSX600, 230V AC / 12V DC (13,8V) / 10A, 320 x 390 x 174 mm, voyants d'état en façade, triple protection en sortie (court-circuit / surcharge / surtension)

FACILITÉ DE POSE ET GAIN DE TEMPS :
  • Optimisation de l'espace de pose (verticale ou horizontale).

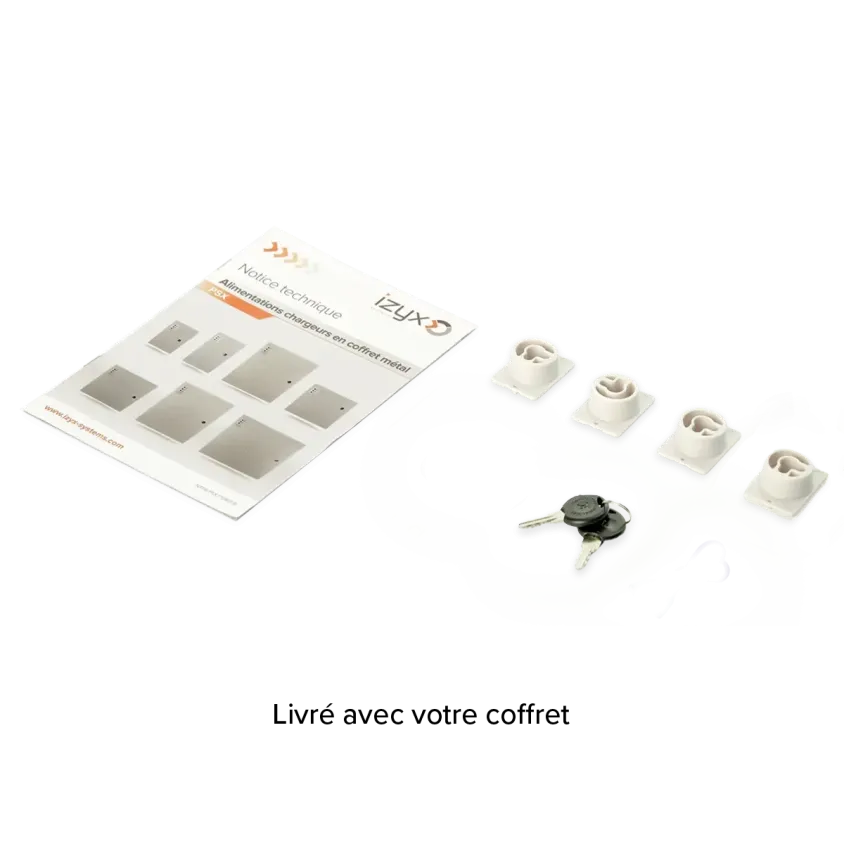

  • Entretoises amovibles de 15 mm (fournies) pour faciliter le passage de câble par l'arrière.
LES + QUI SIMPLIFIENT LES USAGES :
  • Supervision : contact d'autoprotection et carte report défaut (en option).
  • Secourue : permet de maintenir l'ouvrant verrouillé en cas de coupure de courant (batterie non founie).
  • Fonctionne avec ou sans batterie.
  • Verrouillage du coffret par clé.
LA MAINTENANCE EN TOUTE SÉRÉNITÉ
  • Indicateurs à Led en façade favorisent une identification rapide en cas de panne.
  • Triple protection en sortie : Court-circuit / Surcharge / Surtension.
